直管密封測試接頭

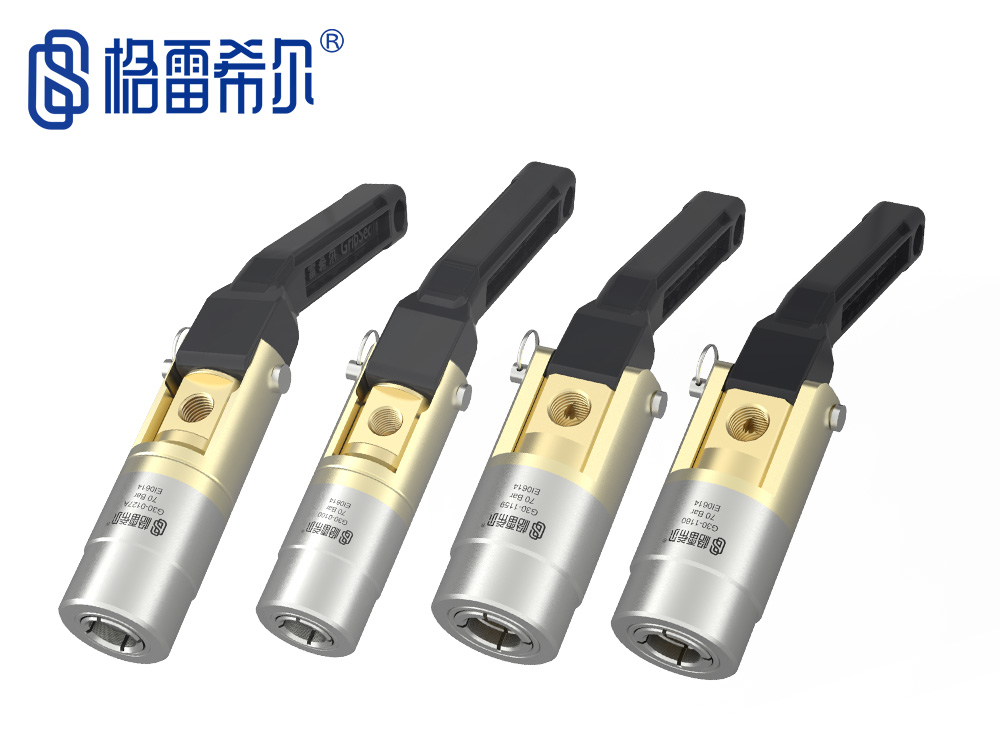

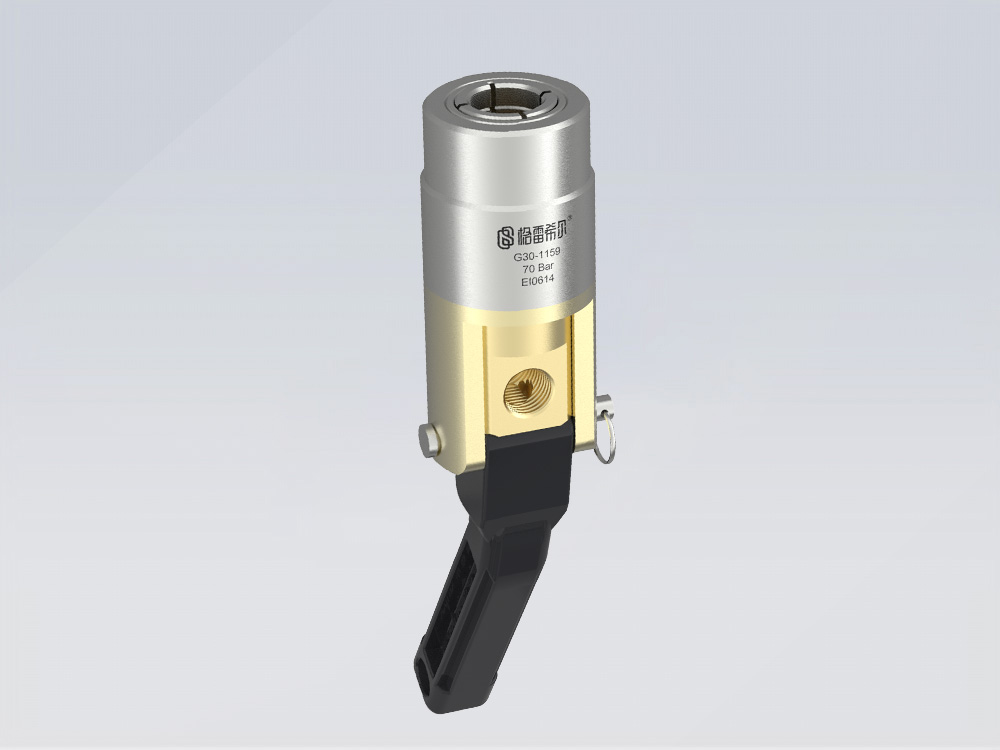

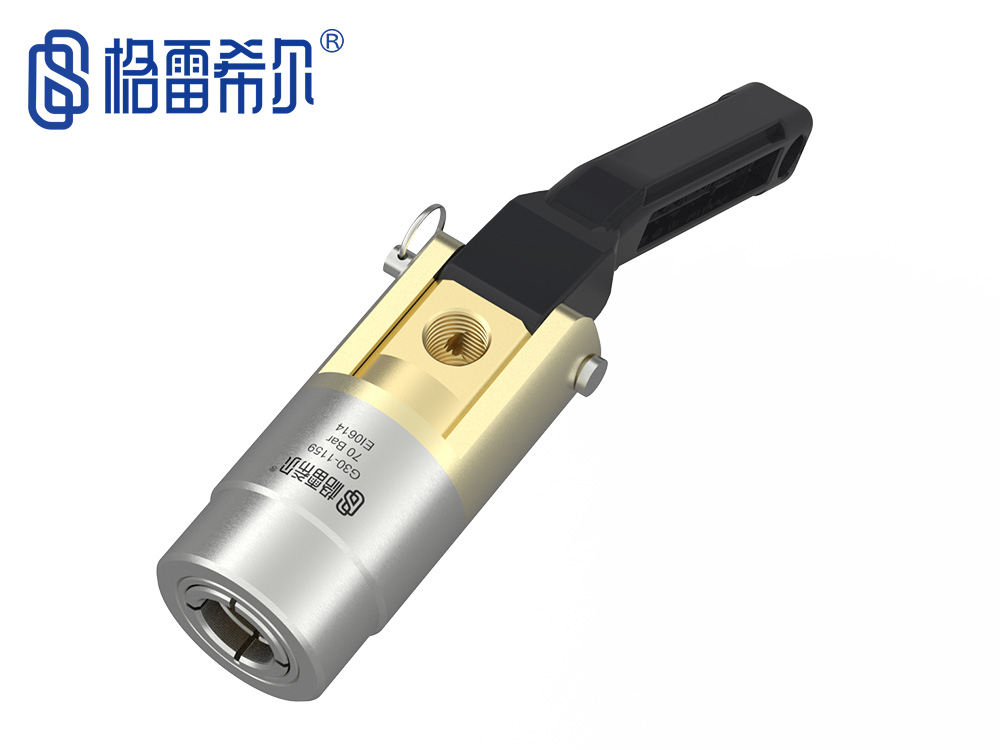

G30系列高壓密封測試接頭

密封方式：外包式

密封范圍：6mm~20mm

產品分類：直管密封測試接頭

產品描述：G30系列是一款高壓密封測試接頭，采用外包式密封連接，包含多種英制和公制型號，是密封···

淘寶訂購

G30系列是一款高壓密封測試接頭，采用外包式密封連接，包含多種英制和公制型號，是密封各類銅管、鋼管、鋁管的最佳外徑密封方案，廣泛應用于制冷、新能源行業，比如壓力容器、儀器儀表、電機控制器冷卻板等。

產品視頻

Produ Ctvideo

格雷希爾

密封連接方案

Sealing Connection Schemeu

	* 高壓外卡式密封連接
	* 通過更有效的測試，降低整體的制造成本
	* 消除因失敗測試導致的浪費
	* 改善整個測試工序的穩定
	* 金屬鎖緊結構，提高耐壓上限

產品參數

Product parameters

操作壓力：從真空到70Bar
密封范圍：6mm~20mm
插入尺寸：25mm
流量接口：ZG1/8, ZG1/4
主體材料：鋁合金、不銹鋼、尼龍
主密封圈：氟橡膠/丁腈橡膠
操作溫度：-20℃至120℃

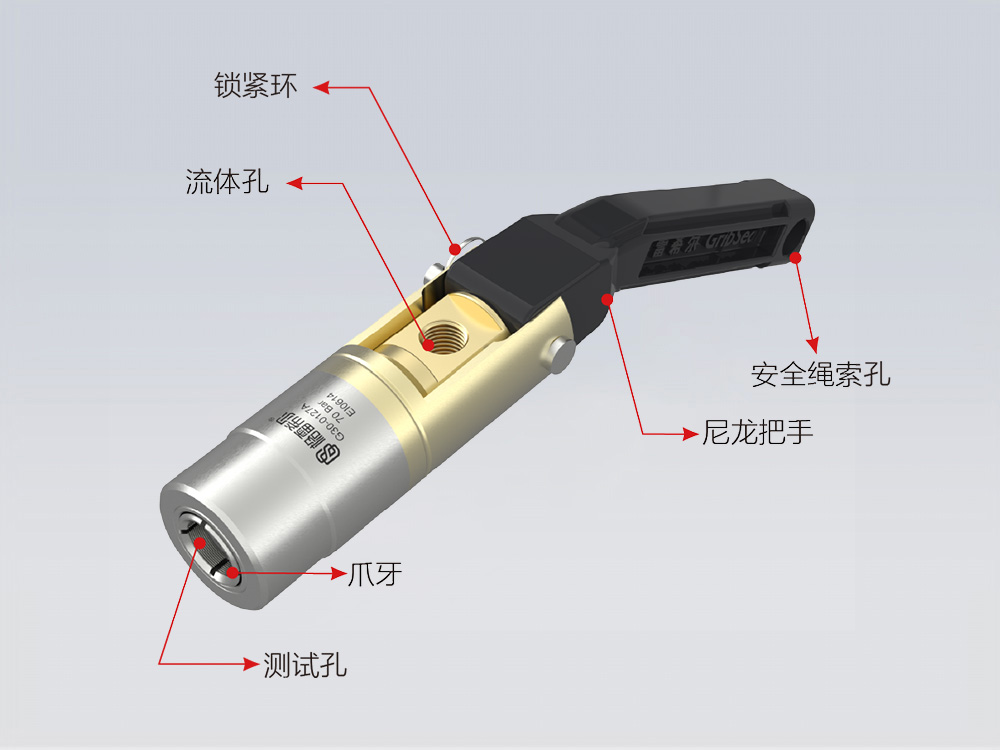

產品特點

Product features

特點1

特點2

特點3

特點4

特點5

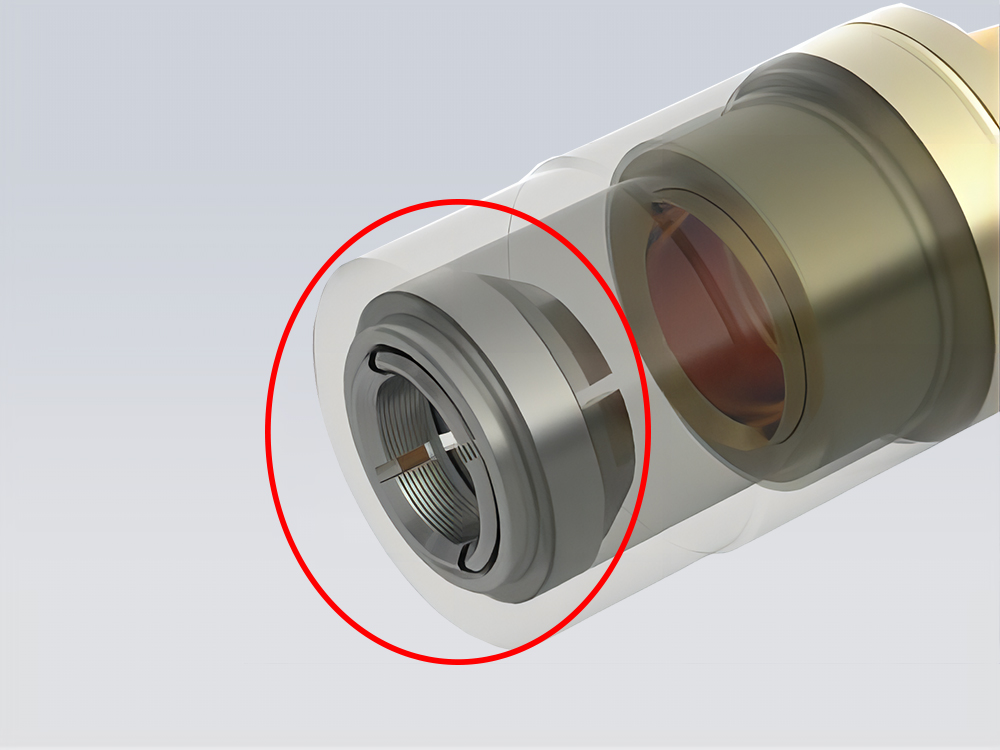

高硬度鎖緊爪牙：

能夠牢牢抓住管件外壁，提高耐壓上限

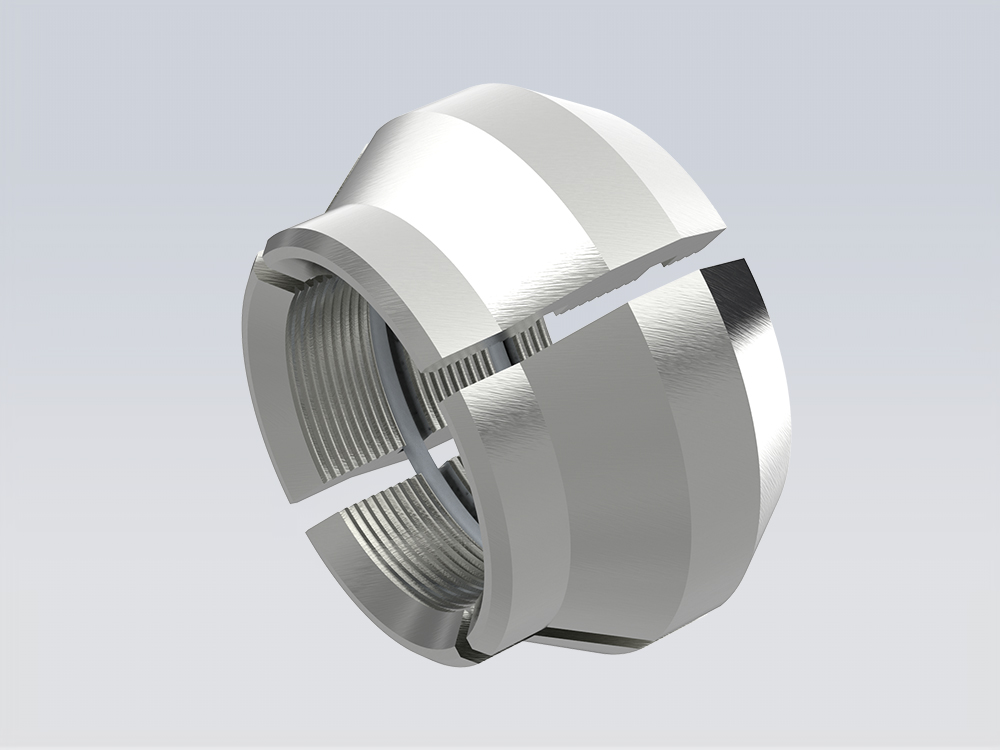

橫紋特征：

鎖緊爪牙上的細小橫紋能夠增大受力面積，提供更牢固的抓緊力

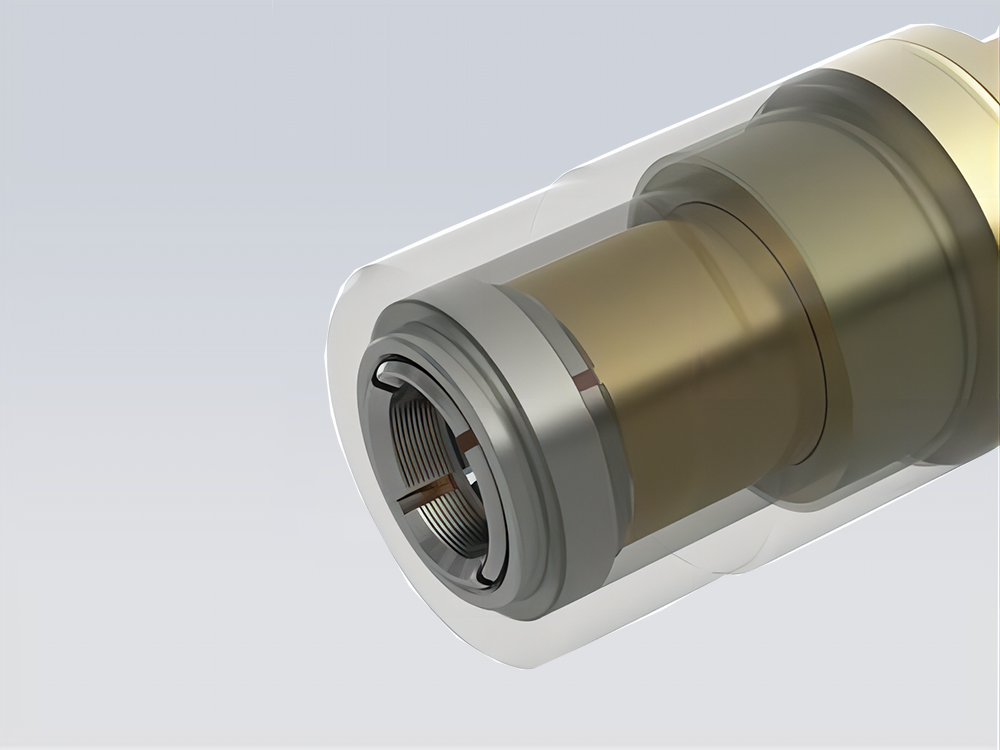

自動回位：

讓操作更省力，降低卡殼風險，提高操作效率

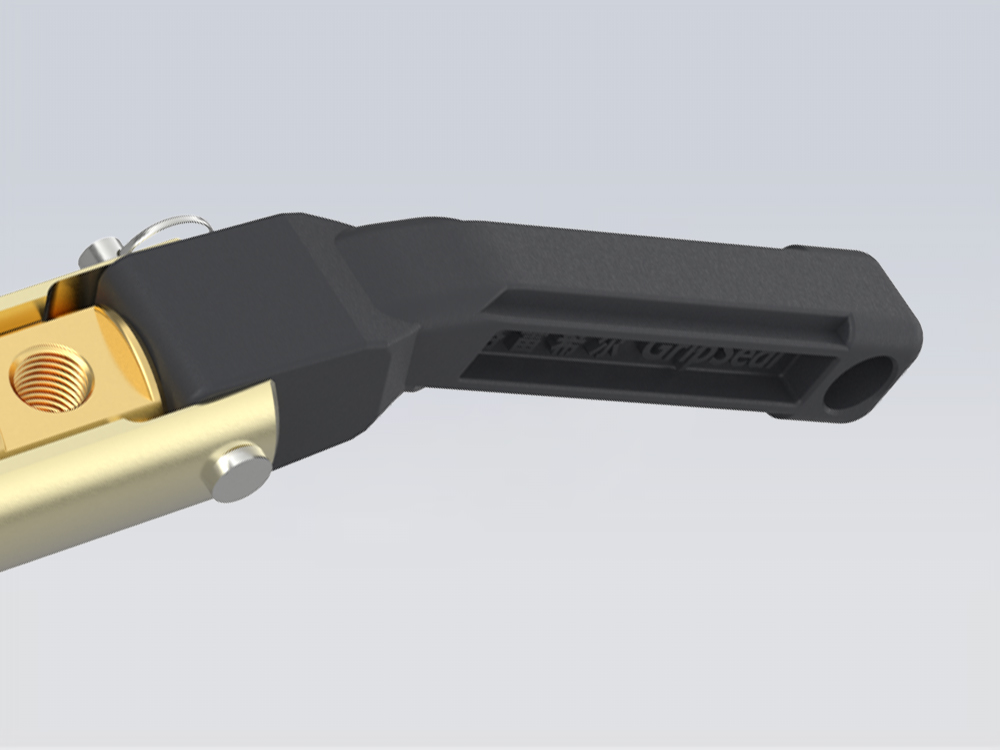

尼龍把手：

符合人體工程學設計

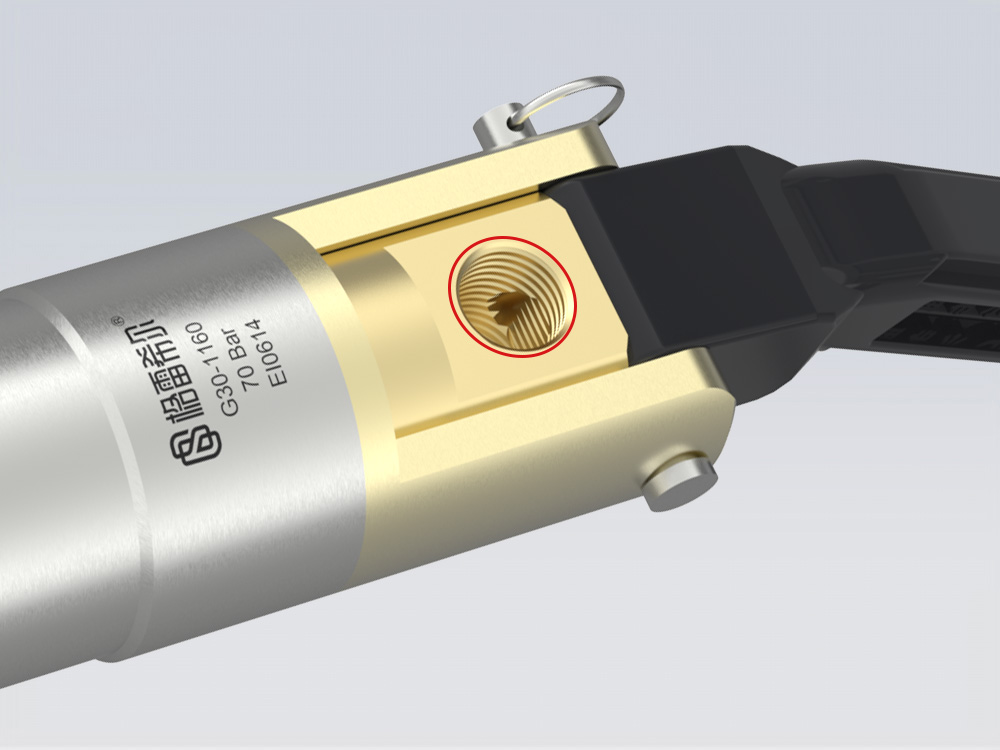

管錐螺紋測試孔：

側面標準ZG1/8或ZG1/4螺紋孔，更適配國內應用場景

操作方式

Operation mode

操作步驟1

操作步驟2

操作步驟3

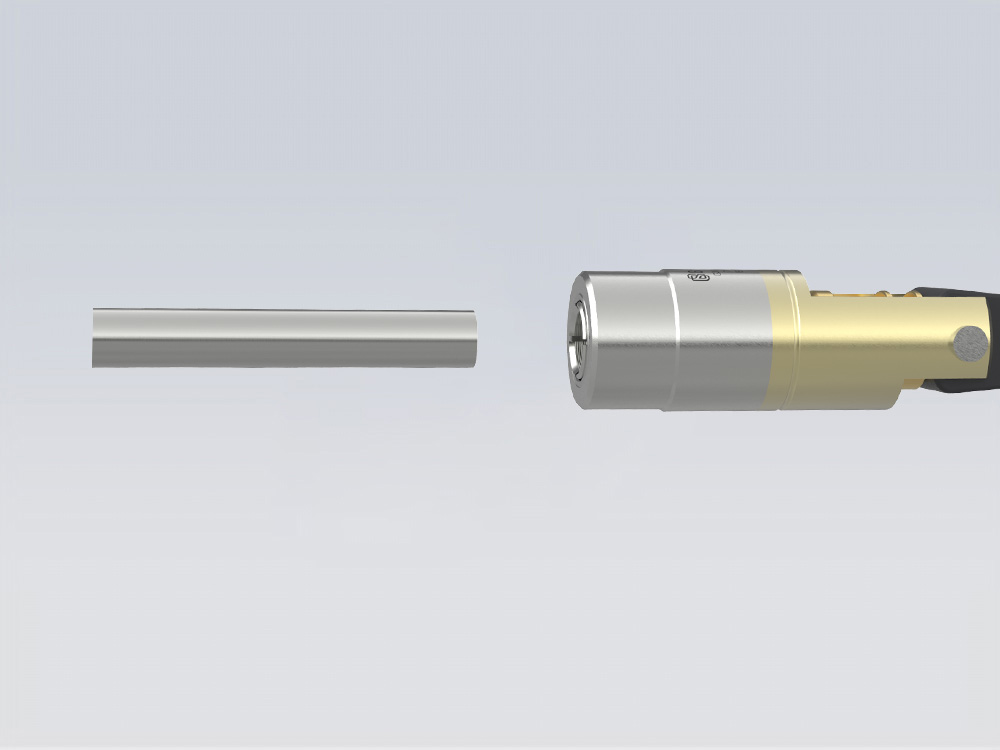

第一步：

將測試件插入密封接頭的測試口

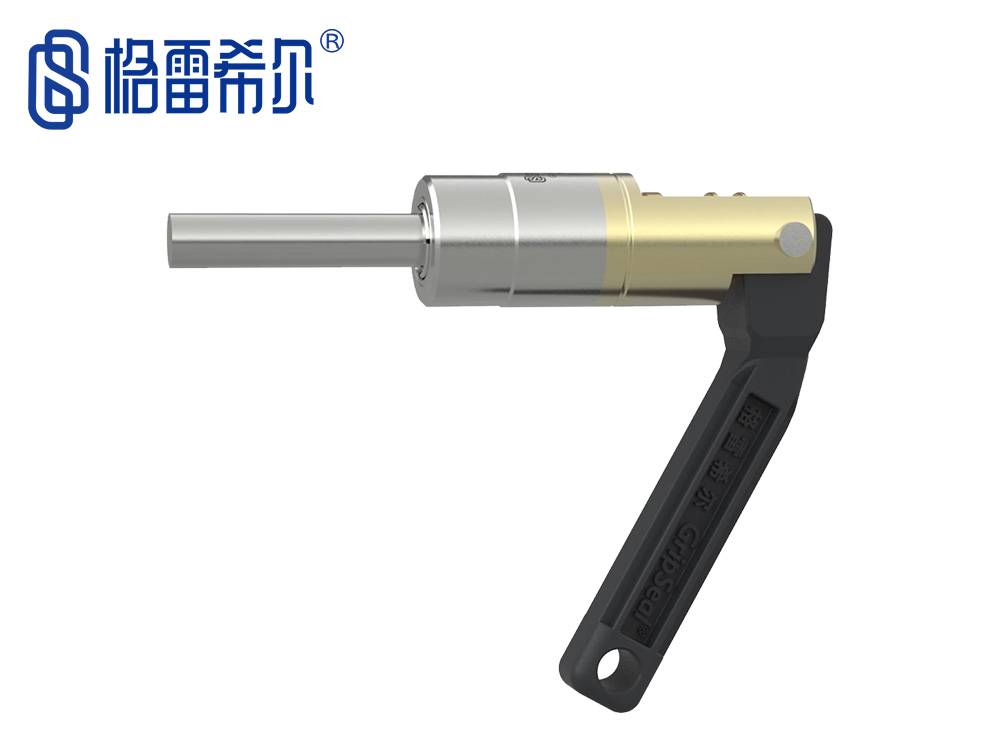

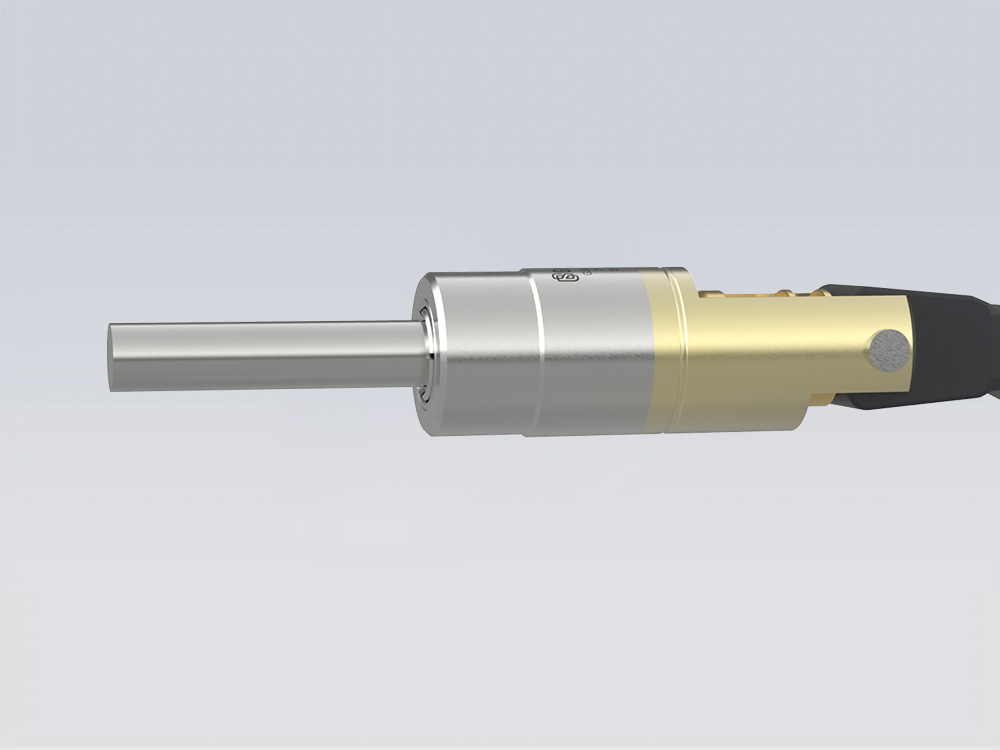

第二步：

將測試件插至測試孔底部

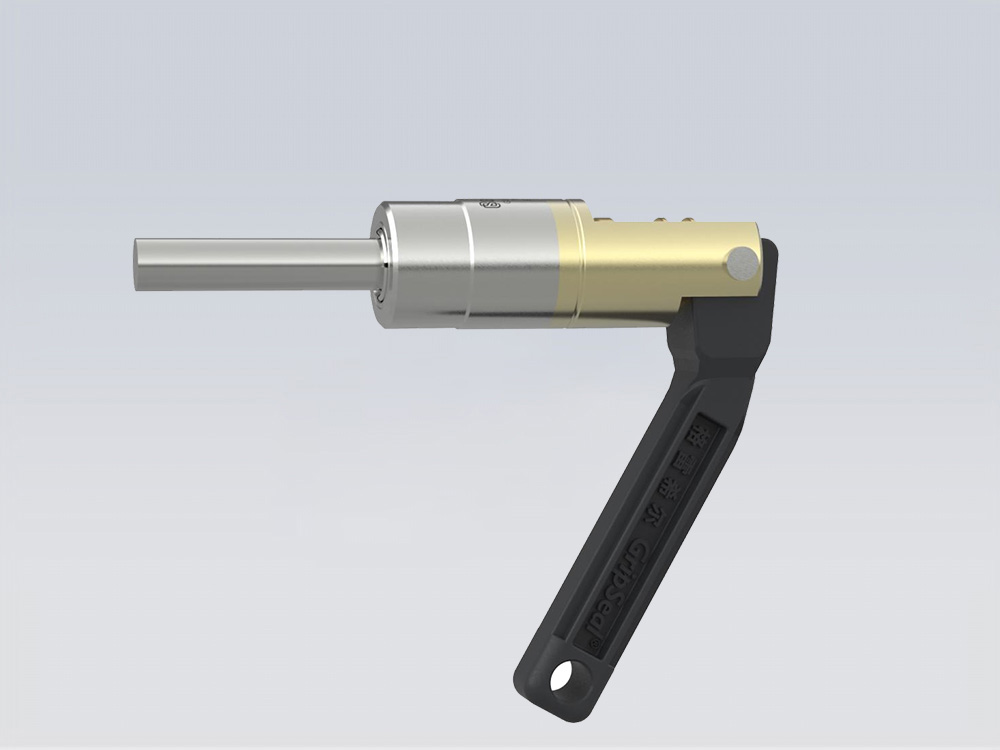

第三步：

扳動把手完成密封即可開始充入介質開始測試

應用案例

Application cases

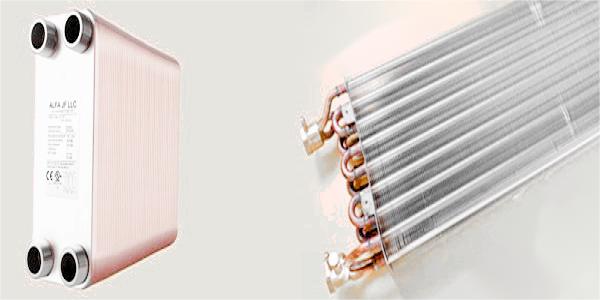

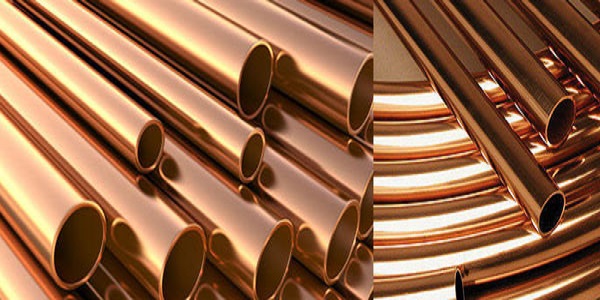

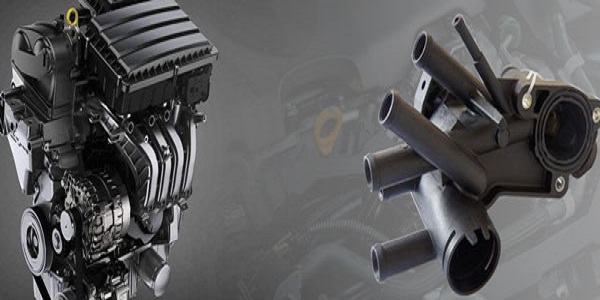

工藝管件密封檢測	空調散熱器測試	發動機冷卻水道測試

格雷希爾GripSeal主要產品覆蓋內螺紋、外螺紋、內孔、管外徑、各種異型管、氣瓶、公母頭等多種密封測試接頭以及各種閥體等，并有強大的非標定制能力解決復雜的密封方案。為客戶產品的密封測試、運轉測試等提供穩定、便捷的密封連接方法。深入合作的行業有新能源汽車、自動化集成商、制冷、家電、液壓閥門、儀器儀表、航空航天、醫療器械等8大行業。
