異形管密封測試接頭

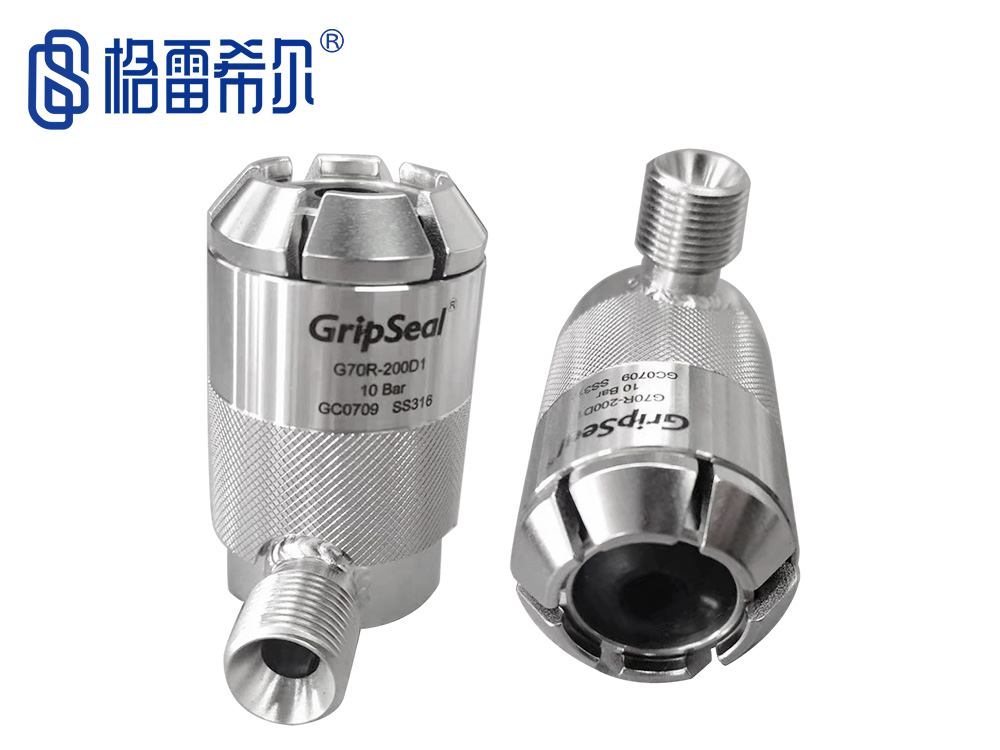

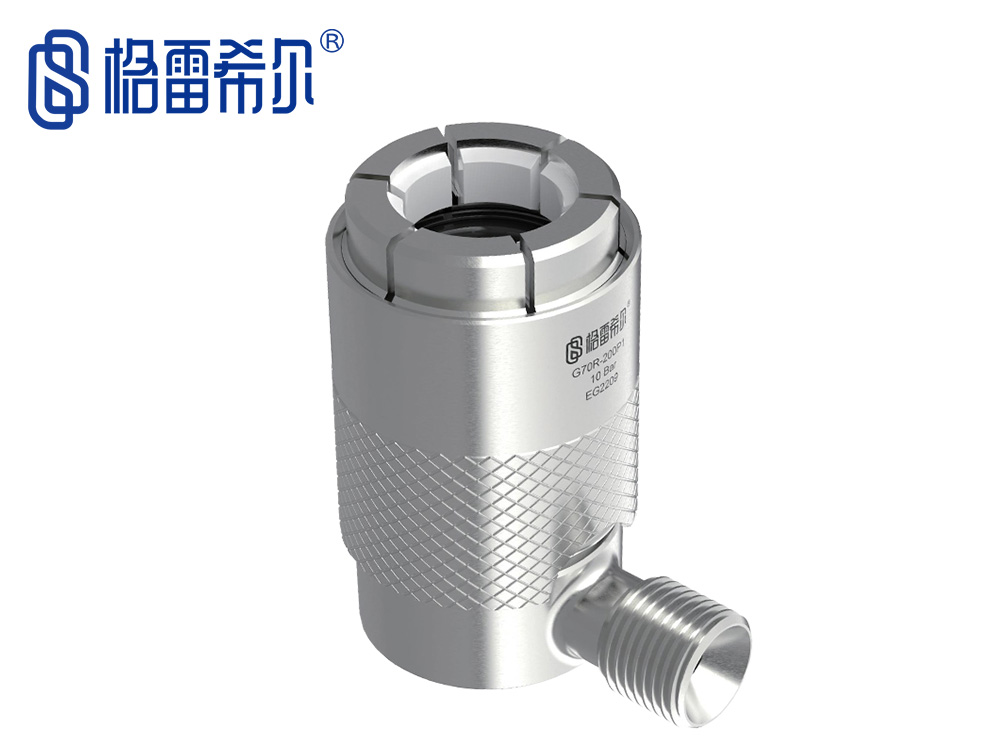

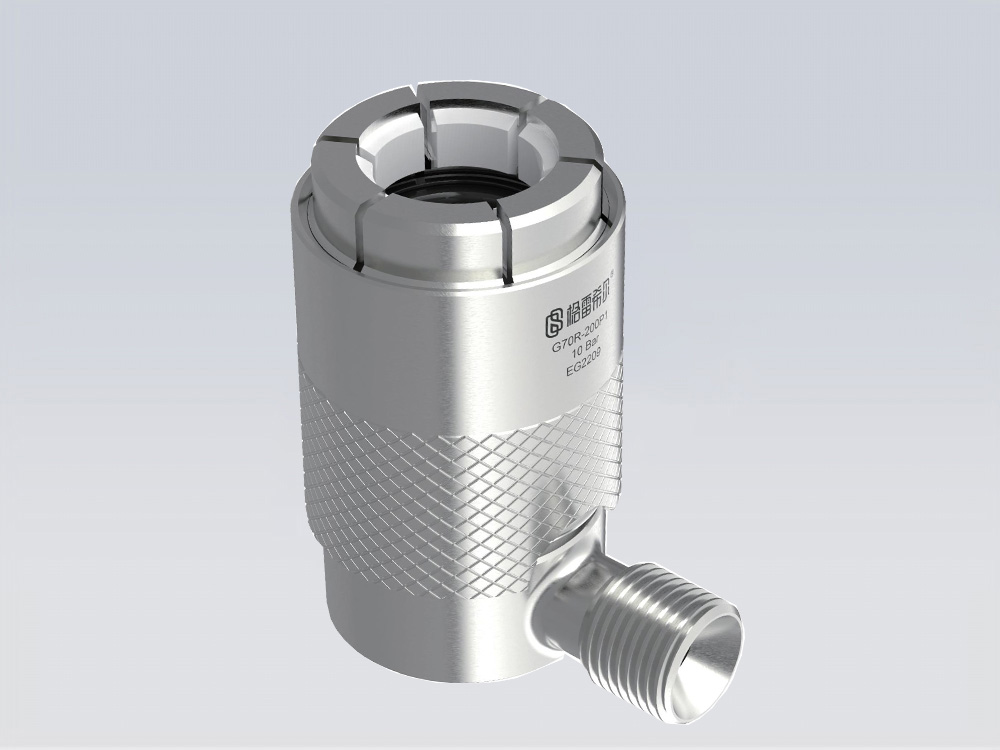

G70R-P短款無損連接密封測試接頭

密封方式：外卡式

密封范圍：11.8mm-20mm

產品分類：異形管密封測試接頭

產品描述：G70R-P系列密封測試接頭，將G70R系列與G70P系列所特有的特性相結合，將它們的優點都做···

淘寶訂購

G70R-P系列密封測試接頭是一款將G70R系列與G70P系列相結合的產品，因此也將它們的優點都做了相互融合處理，也就是說G70R-P系列即繼承了G70R系列的L型短小外形，也繼承了G70P系列的無損傷連接特性，并根據市場應用做了一部分標準品以供客戶選擇，并能根據實際需求，為各類異型管件提供專業的非標定制解決方案。

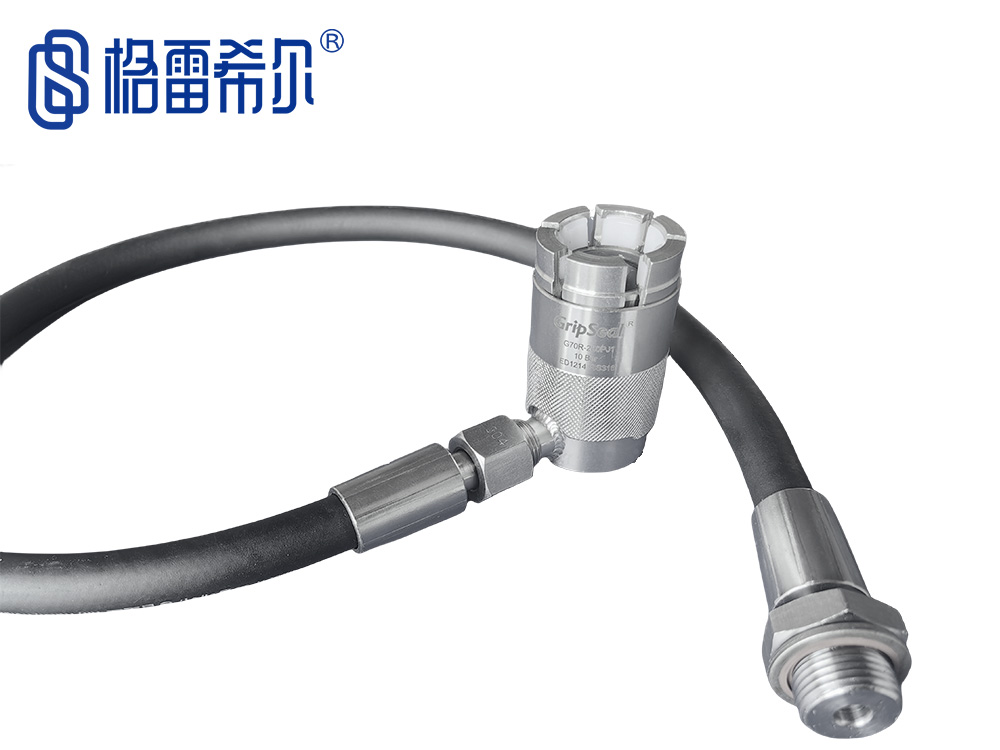

密封連接方案

Sealed Connection Scheme

格雷希爾快速接頭

	& 高分子塑料鎖緊卡爪實現無損連接
	& 安全防脫鎖止功能連接穩固，保障安全生產
	& 滑套式操作符合人體操作直覺
	& 超短尺寸適用于空間受限場合
	& 開模錐形端面密封圈，密封好、壽命長

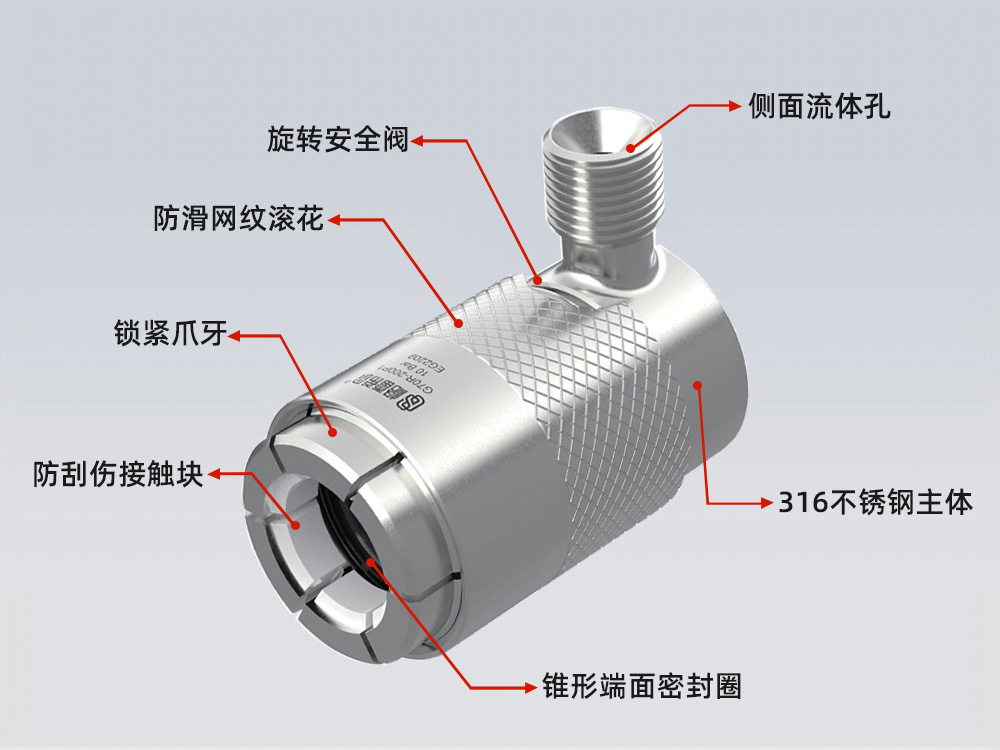

產品特點

Product Features

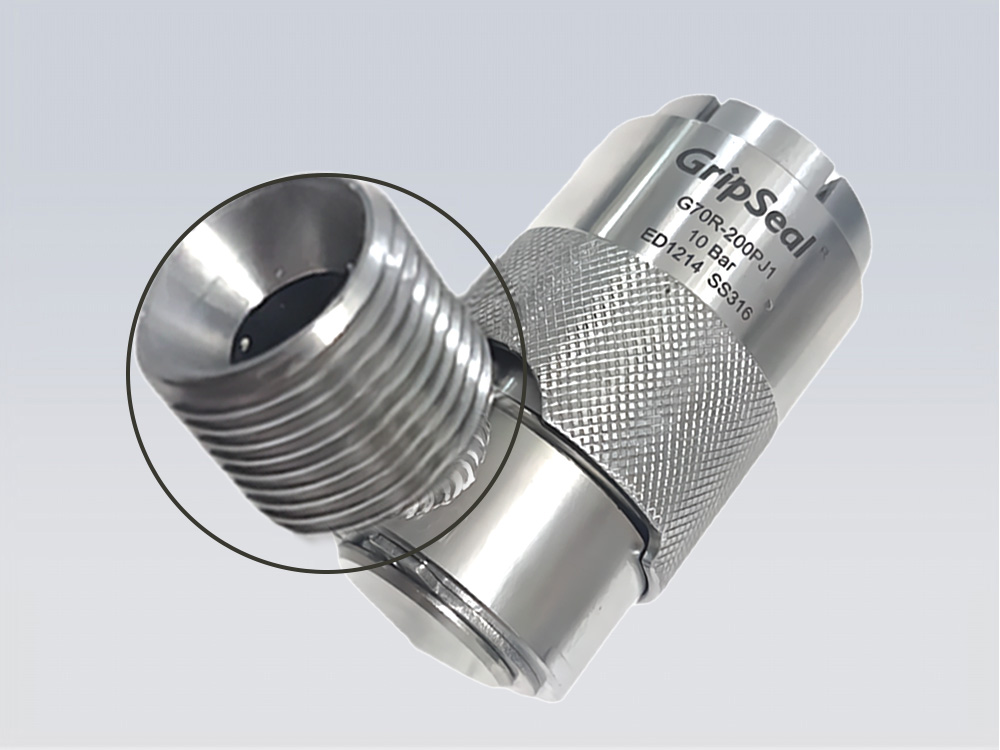

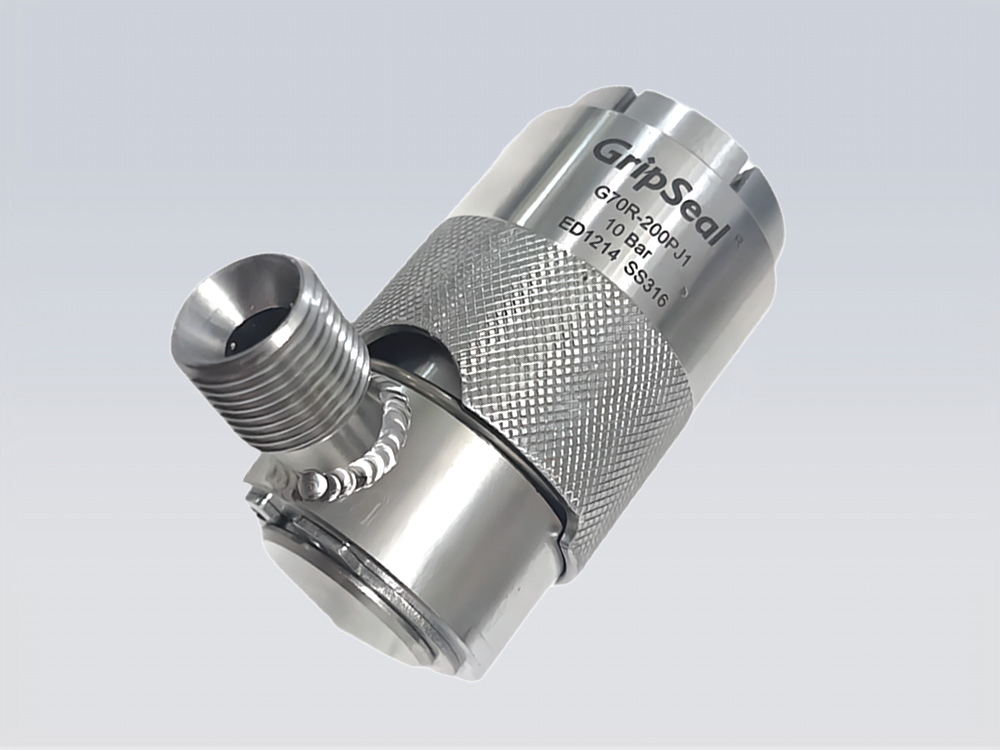

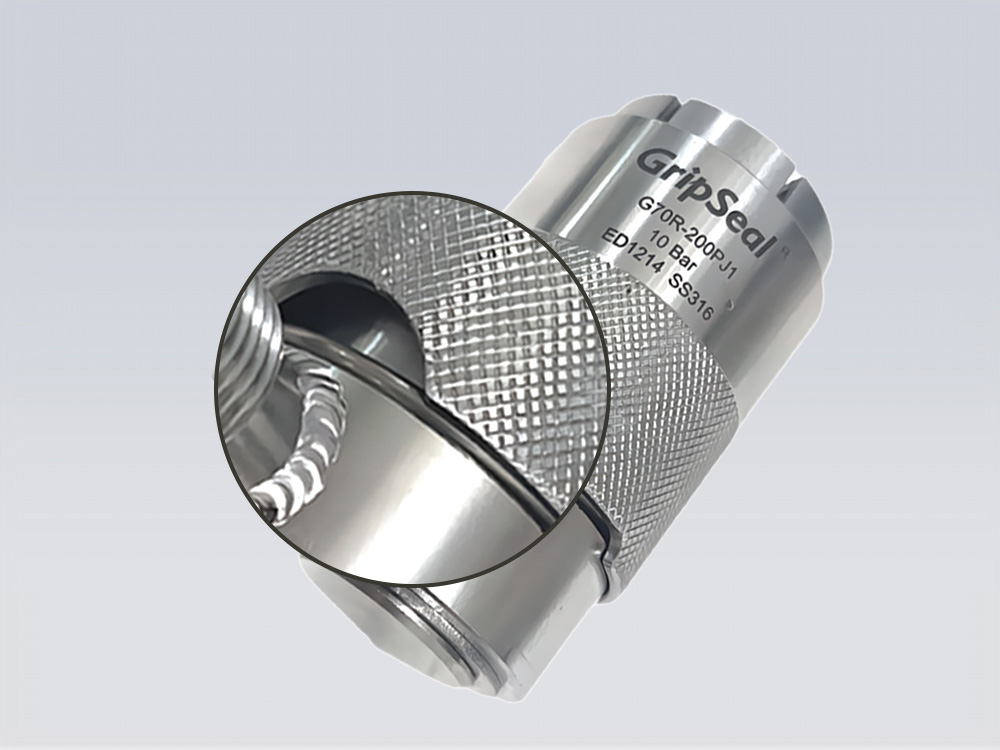

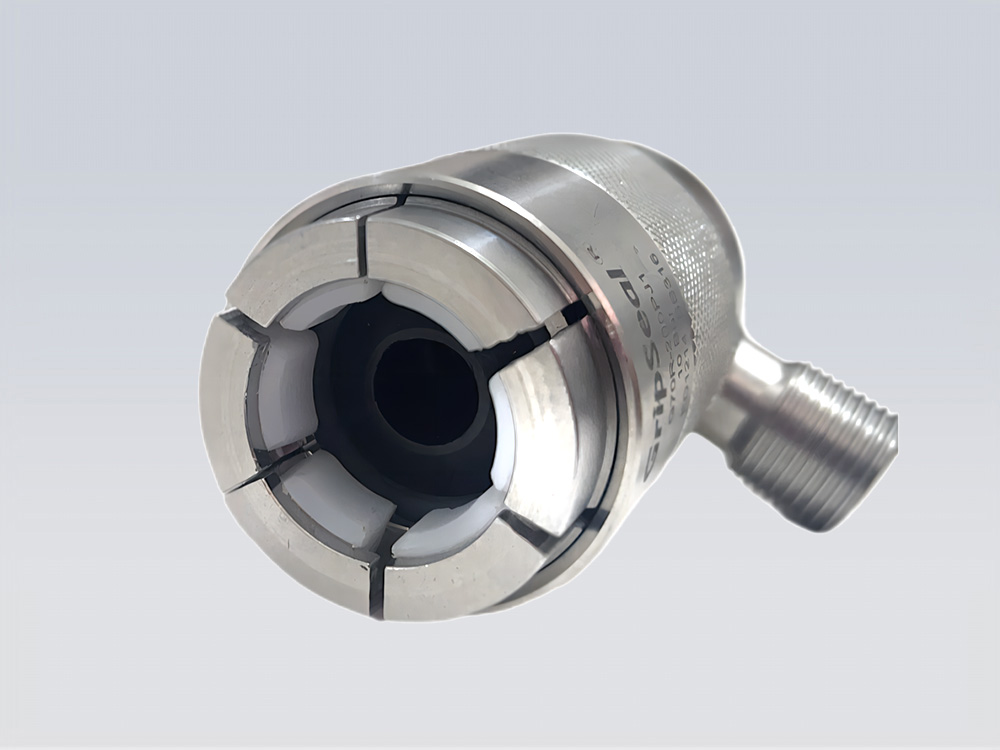

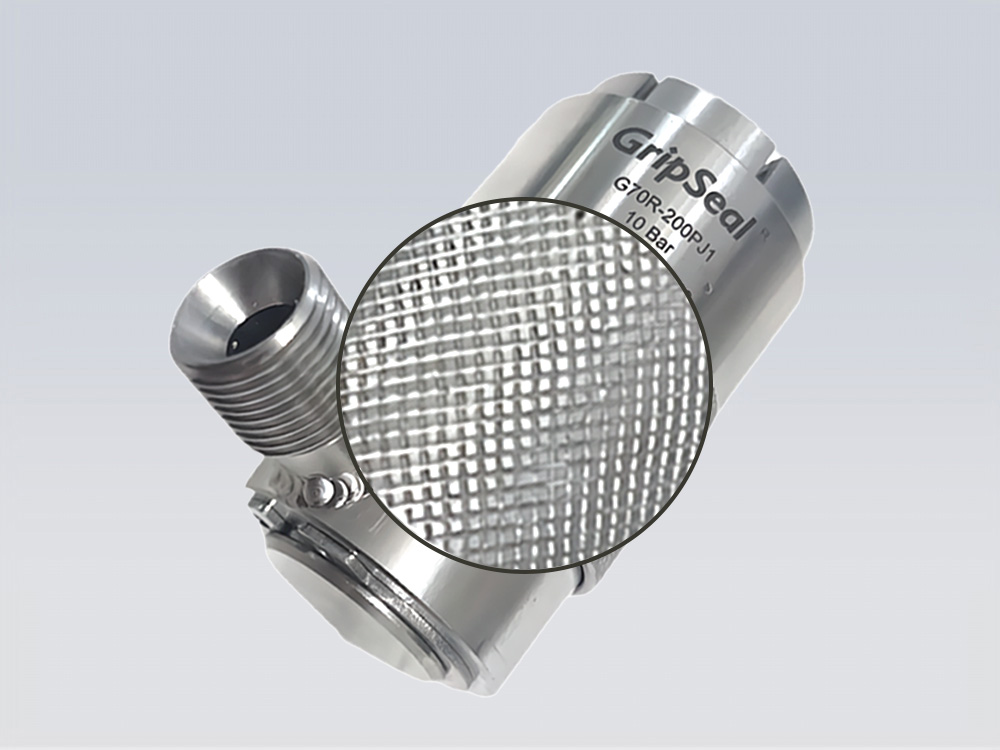

高分子塑料鎖緊卡爪實現無損連接且承壓高	側面G3/8流體孔符合國內標準，相關配件易得	L型結構的超短尺寸適用于狹小空間的操作	旋轉式安全防脫鎖止功能保障生產安全	防滑網紋滾花增加手持摩擦力便于操作

規格與參數

Specifications and Parameters

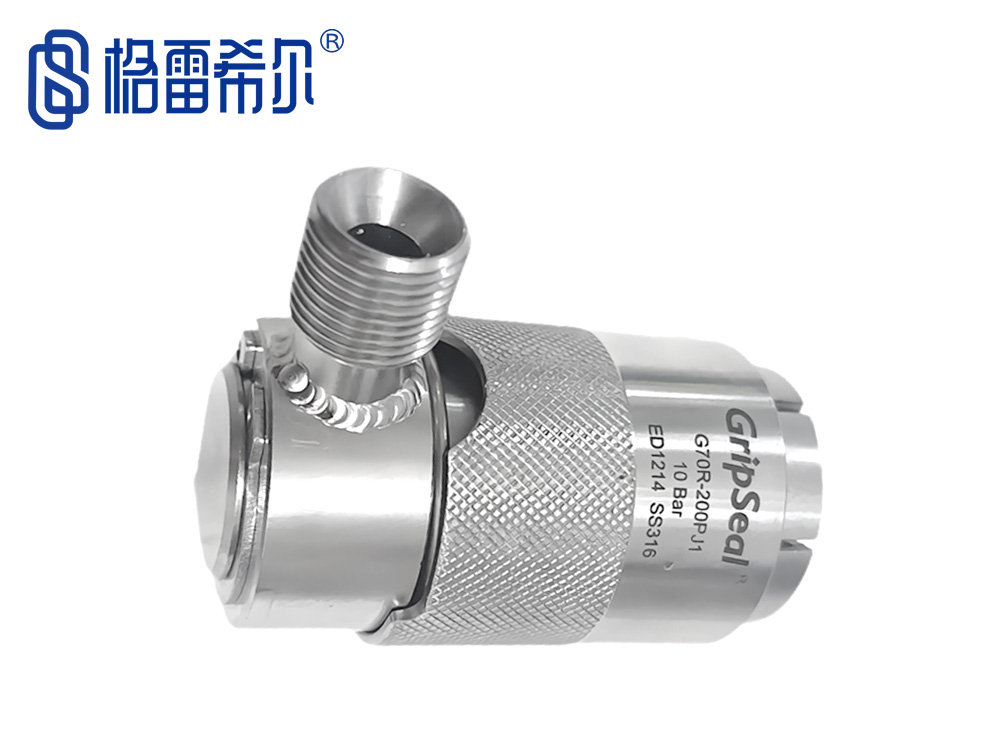

GripSeal連接器

& 操作壓力：從真空到10Bar
& 密封范圍：11.8mm-20mm
& 流量接口：G3/8螺紋孔
& 主體材料：SS316不銹鋼
& 主密封圈：氯丁橡膠/丁腈橡膠/硅橡膠
& 內密封圈：丁腈橡膠/三元乙丙
& 操作溫度：-20℃至120℃

規格型號表

Specification and Model Table

格雷希爾

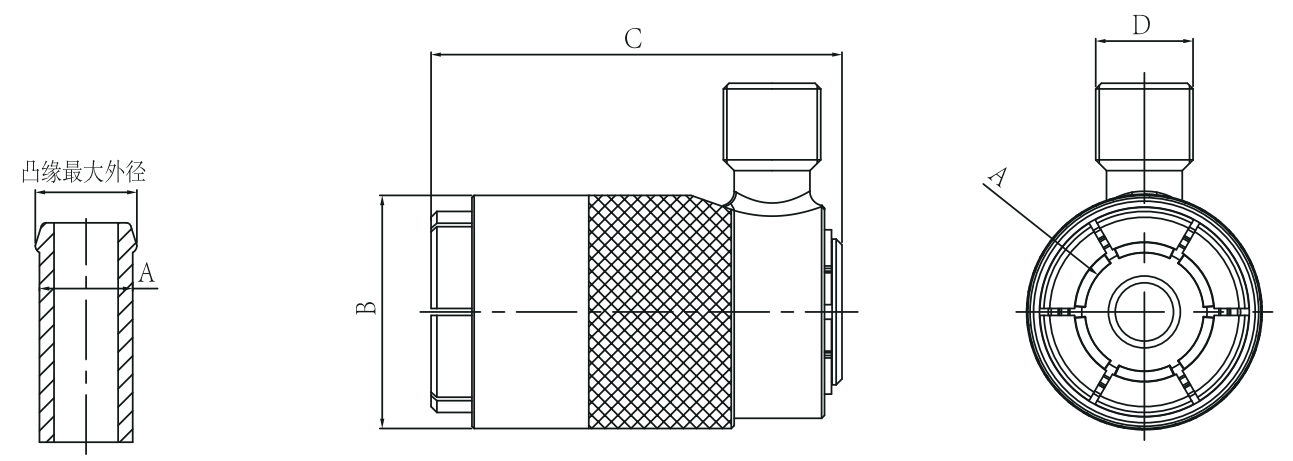

G70R-P剖析圖

產品型號	主體編號	密封尺寸A	尺寸B	尺寸C	流體螺紋孔D	規格	密封圈材質	密封圈型號
G70R-J118P	3R	11.8	30.6	68	G3/8	10Bar/316不銹鋼	丁腈橡膠	SG70RJ118P
G70R-J158P	4R	15.8	35.6	73			丁腈橡膠	SG70RJ158P
G70R-160P	4R	16.0	35.6	73			氯丁橡膠	SG70R160P
G70R-190P	5R	19.0	40.6	71				SG70R190P
G70R-200P1	5R	20.0	40.6	71				SG70R200P1

格雷希爾G70R-P系列密封測試接頭，其流體螺紋孔有其他規格，如G1/2內螺紋、G3/8外螺紋、平口、寶塔頭等，都可以根據實際需求為您定制，解決您的各種測試需求。
