密封方式:
密封范圍:
產品分類:UQDB液冷接頭
產品描述:C71系列UQDB液冷接頭,符合OCP標準,適用于數據中心液冷服務器管路盲插連接時不對中偏···

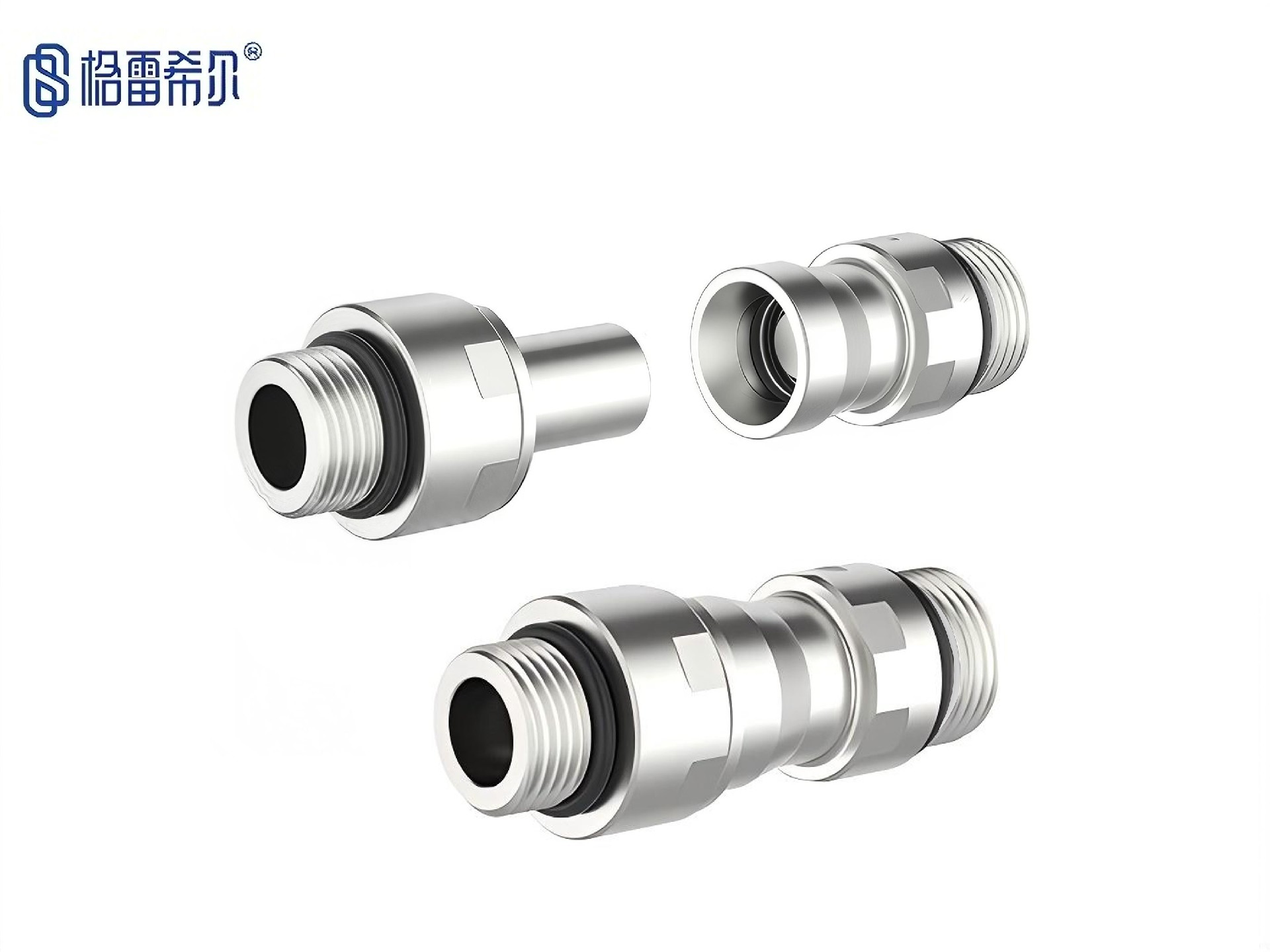

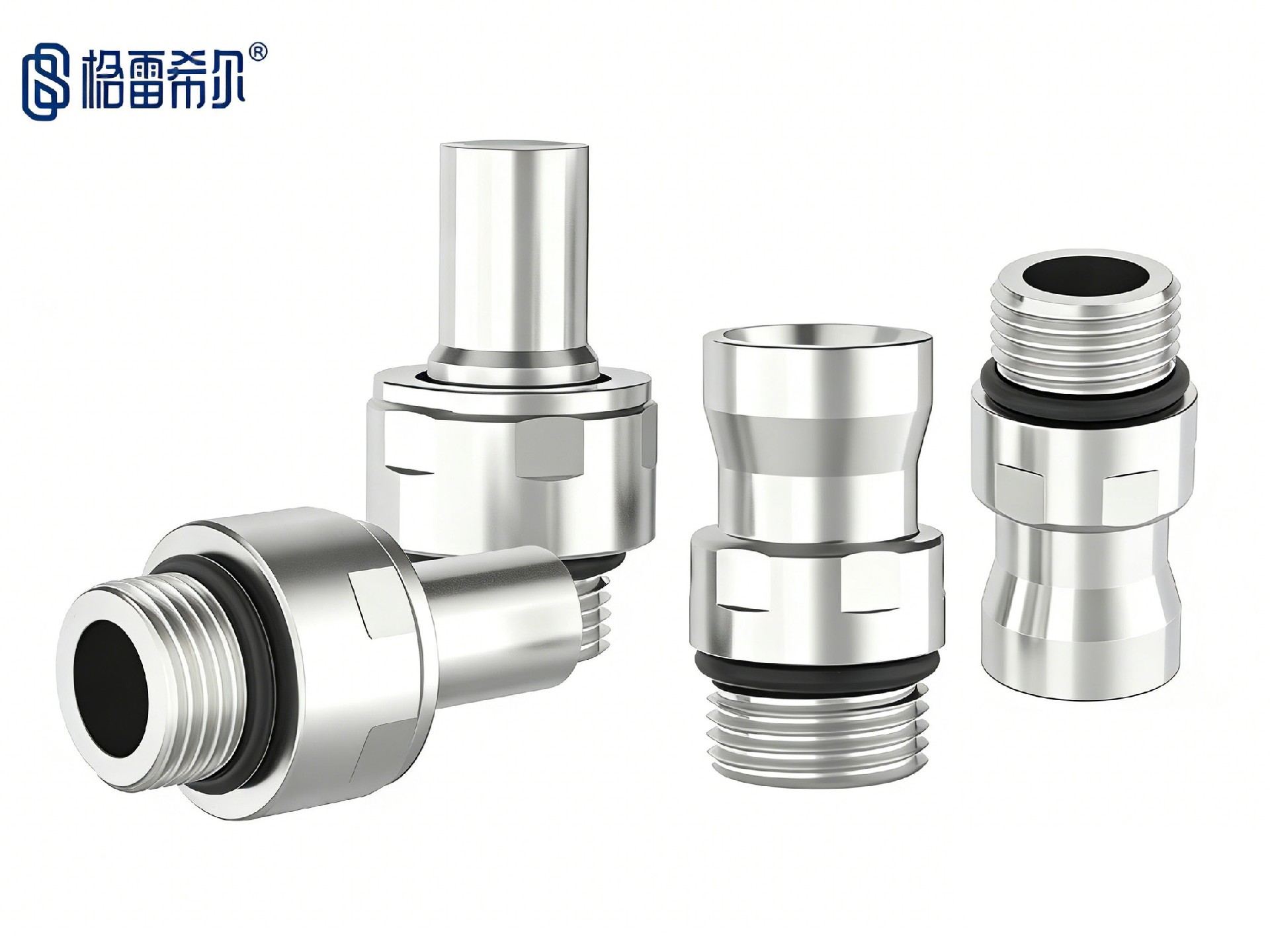

格雷希爾 C71系列UQDB液冷接頭,符合OCP標準,適用于數據中心液冷服務器管路的快速連接;具有盲插功能,可在連接時不對中偏差±1mm以內。其大流量通徑、耐腐蝕性能好、抗震動、高插拔壽命等特點,顯著提升數據中心、AI算力等液冷服務器管路的維護效率。

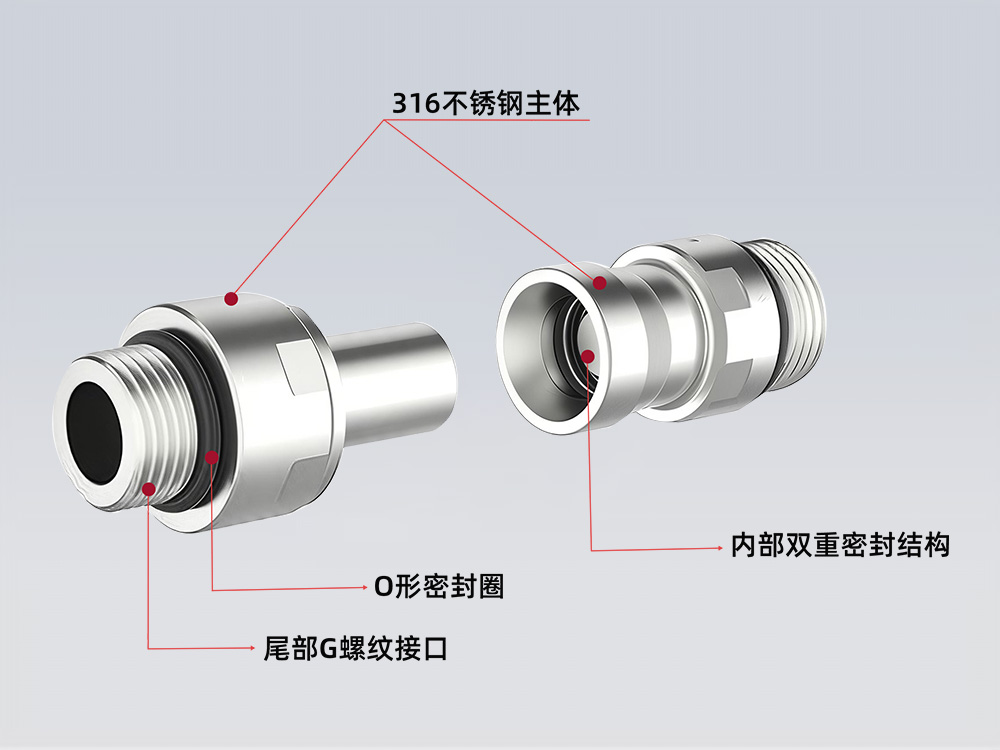

密封連接方案
Sealing connection scheme
![]()
| & 符合國際OCP標準 |
| & 四種流量口徑可選擇 | |
| & 316不銹鋼材質,堅固耐磨防腐蝕 | |

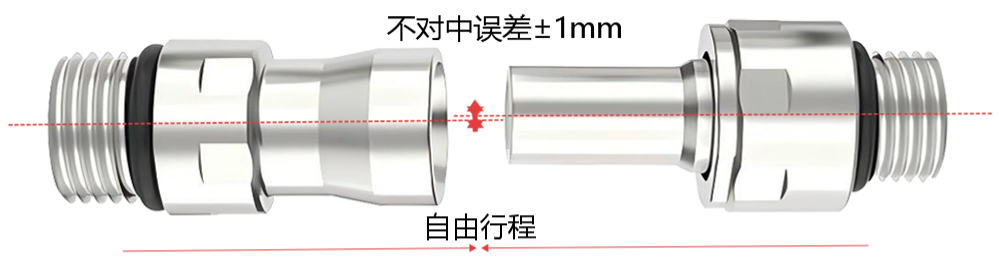

| & 允許最大錯位誤差±1mm | |
| & 標準密封材料EPDM,其他密封材料可定制 | |
| & 可通水、乙二醇、熱油、冷卻水 | |
| & 尾部標準G螺紋接口,其他接口可定制 |
技術參數
Specifications and parameters
![]()
![]() | ||||||
| 規格 | 連接力 | 工作壓力 | 最小爆破壓力 | CV值 | 流量通徑 | 泄流量(cm3) |
| UQDB02 | 40 | 7Bar | 20Bar | 0.4 | 3mm | 0.02 |
| UQDB04 | 40 | 7Bar | 20Bar | 1.5 | 6mm | 0.025 |
| UQDB06 | 55 | 7Bar | 20Bar | 2.5 | 8mm | 0.035 |
| UQDB08 | 75 | 7Bar | 20Bar | 4.1 | 10mm | 0.07 |
應用案例
Application Cases
![]()
![]() | ![]() | ![]() |

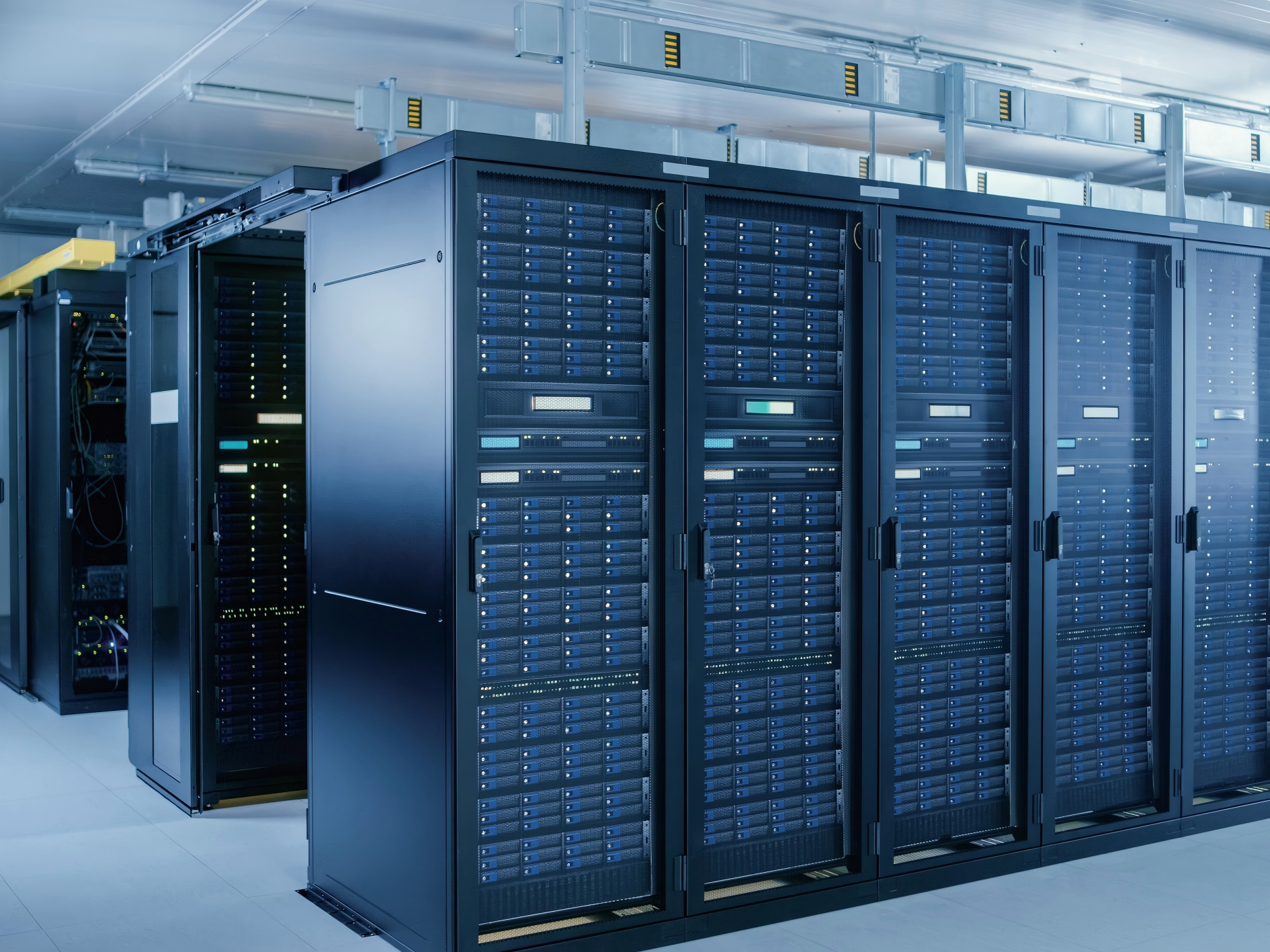

| 數據中心 | 儲能電測柜 | 模具行業 |

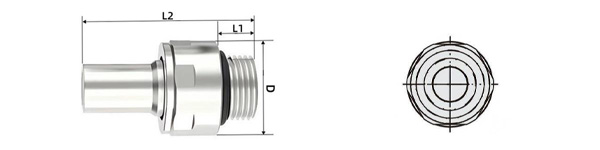

規格型號表
specification and model table
![]()

| UQDB | 品號 | 尾部尺寸 | 尺寸 | ||
| D | L1 | L2 | |||

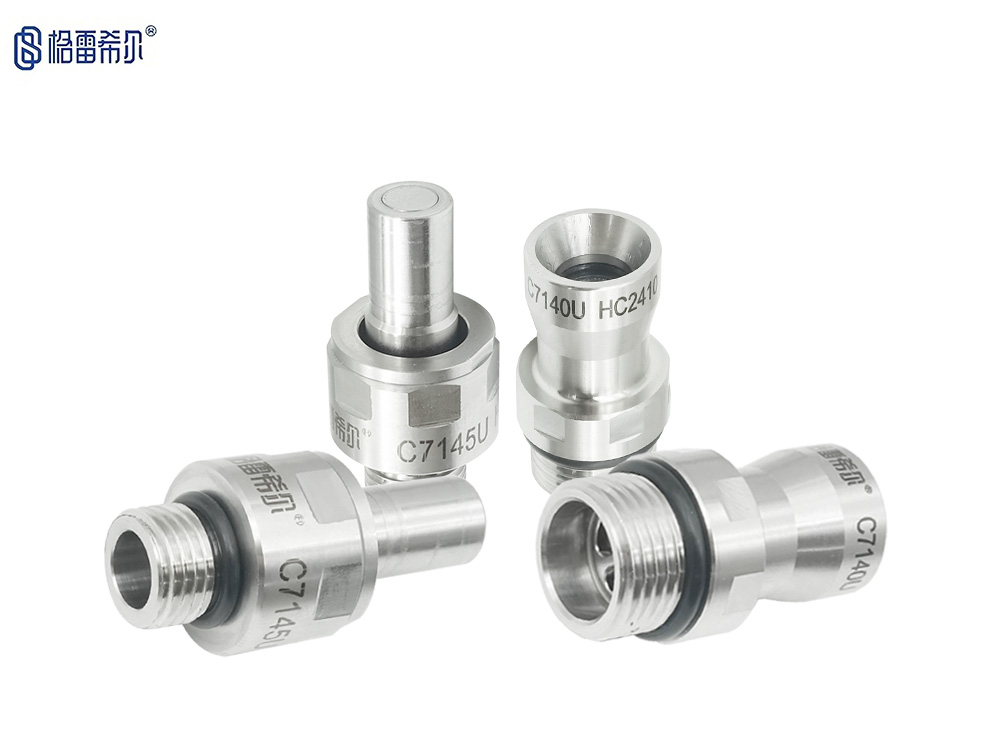

| UQDB02 | C7125U | 7/16-20UNF | 20.5 | 9 | 36 |
| UQDB04 | C7145U | 9/16-18UNF | 23 | 10 | 45.4 |
| UQDB06 | C7165U | 3/4-16UNF | 27.8 | 11 | 49.9 |
| UQDB08 | C7185U | 7/8-14UNF | 31 | 12.7 | 55.6 |

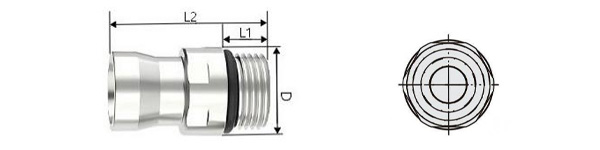

| UQDB | 品號 | 尾部尺寸 | 尺寸 | ||
| D | L1 | L2 | |||
| UQDB02 | C7120U | 7/16-20UNF | 19.6 | 10 | 33.6 |
| UQDB04 | C7140U | 9/16-18UNF | 22.6 | 11 | 39.5 |
| UQDB06 | C7160U | 3/4-16UNF | 25.8 | 12.7 | 44.5 |
| UQDB08 | C7180U | 11/16-12UNF | 30.7 | 15.1 | 50.6 |
