自動化集成密封接頭

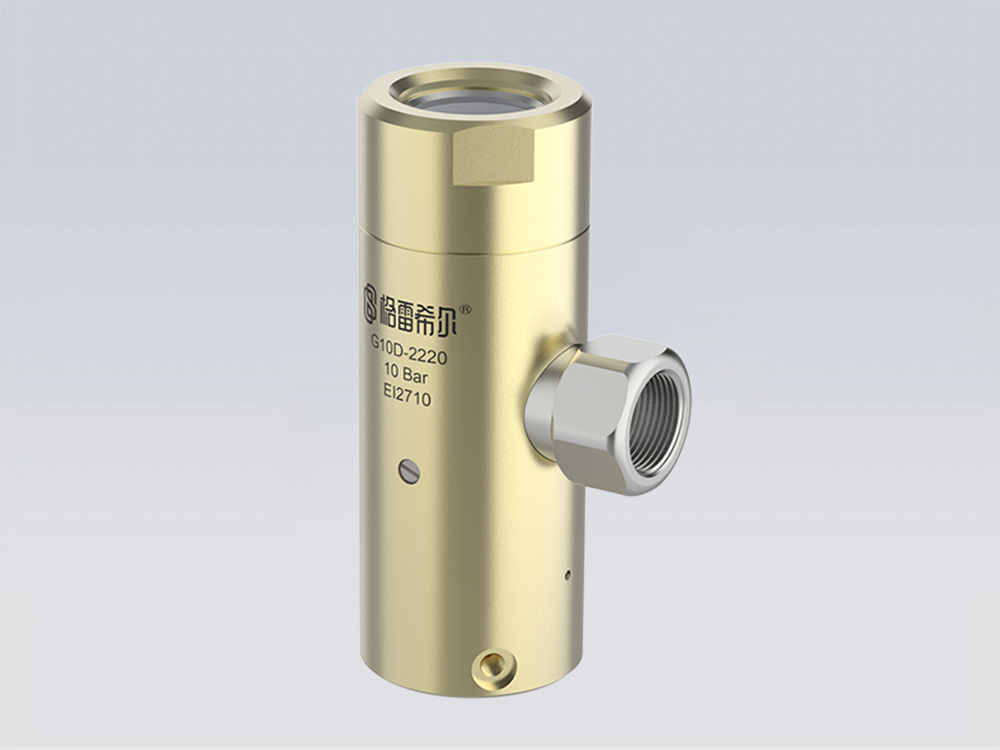

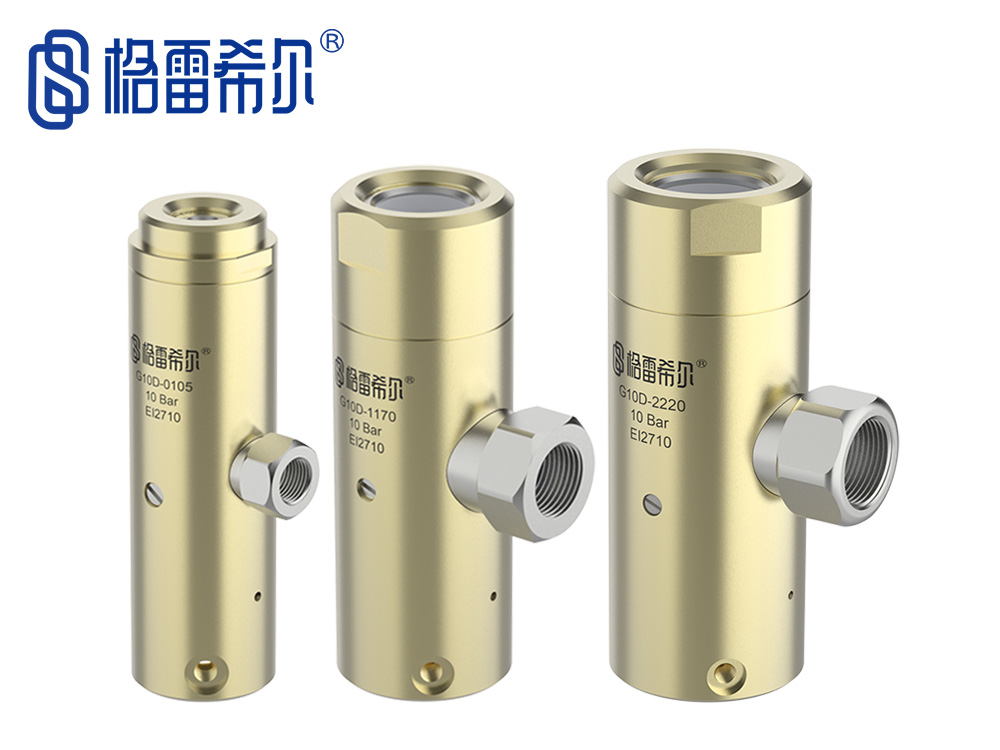

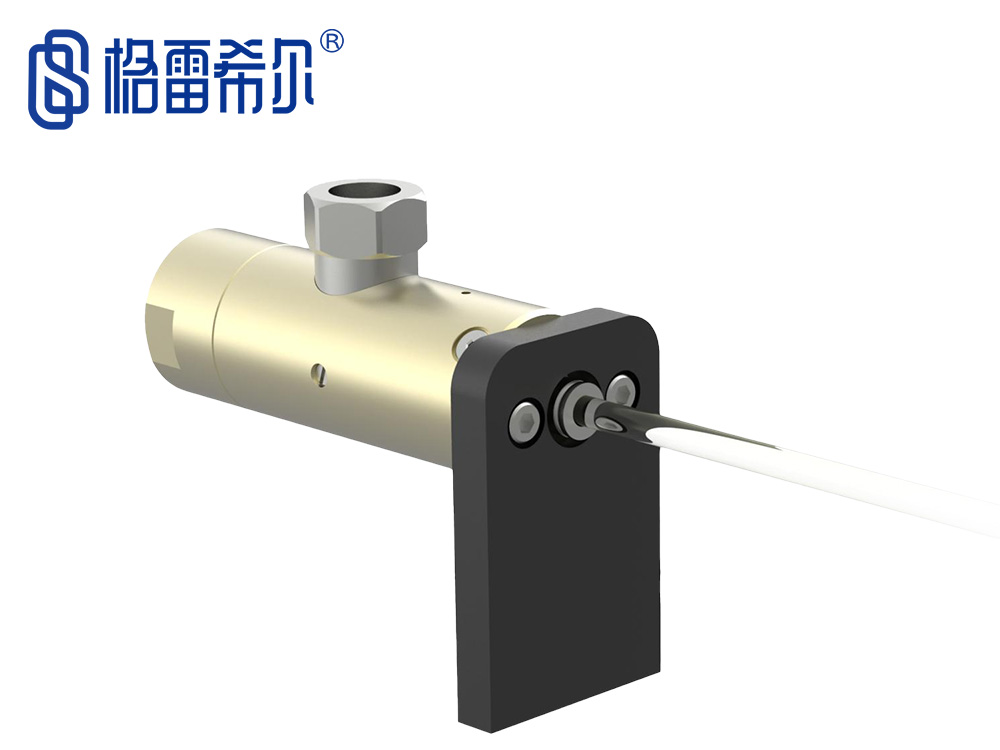

G10D雙倍推力密封測試接頭

密封方式：外包式

密封范圍：0.8mm-28mm

產品分類：自動化集成密封接頭

產品描述：G10D系列氣動快速接頭，內部設置雙氣缸，雙倍的推力使密封更穩定。相對于標準G10系列，···

淘寶訂購

G10D系列氣動密封測試接頭，內部設置雙氣缸，雙倍的推力使密封更穩定。相對于標準G10系列，G10D系列外徑更小，更適用于空間有限的場景。創新使用“雙倍推力技術”讓G10D在小外徑的情況下也能保持推力的穩定。

產品視頻

series product video

密封連接方案

Sealing connection scheme

	& 體積小，流量大
	& 通過更有效的測試降低整體的制造成本
	& 自動化測試最大化提升產量能力
	& 提升測試的穩定值
	& 降低因連接失敗導致的成本浪費
	& 雙倍推力強勁有力

產品特點

Product features

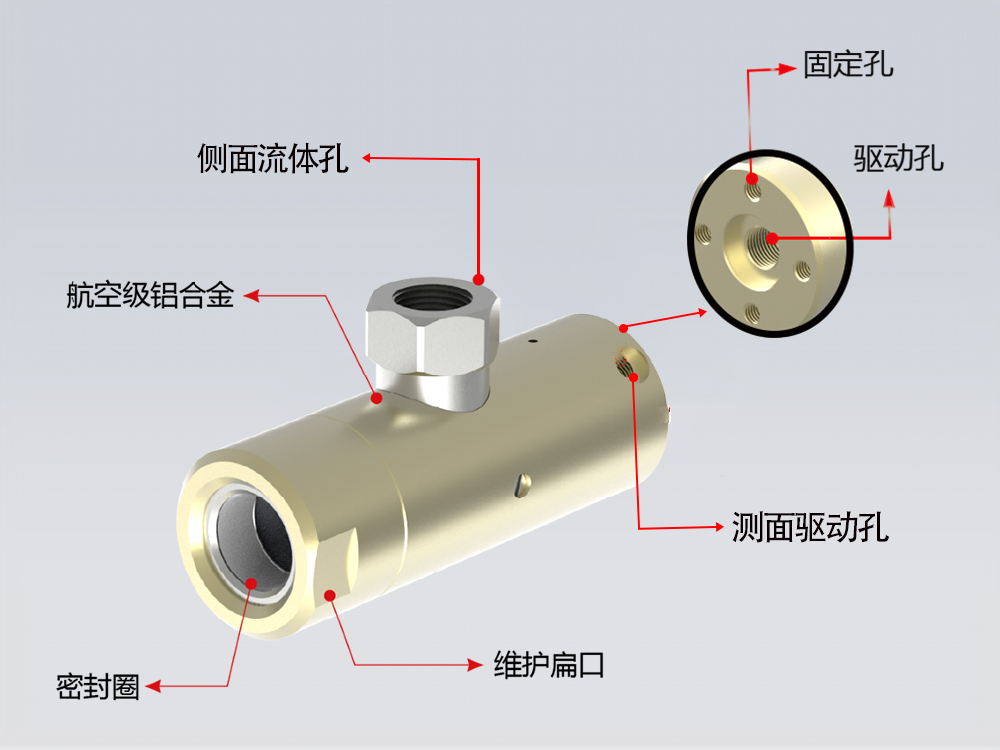

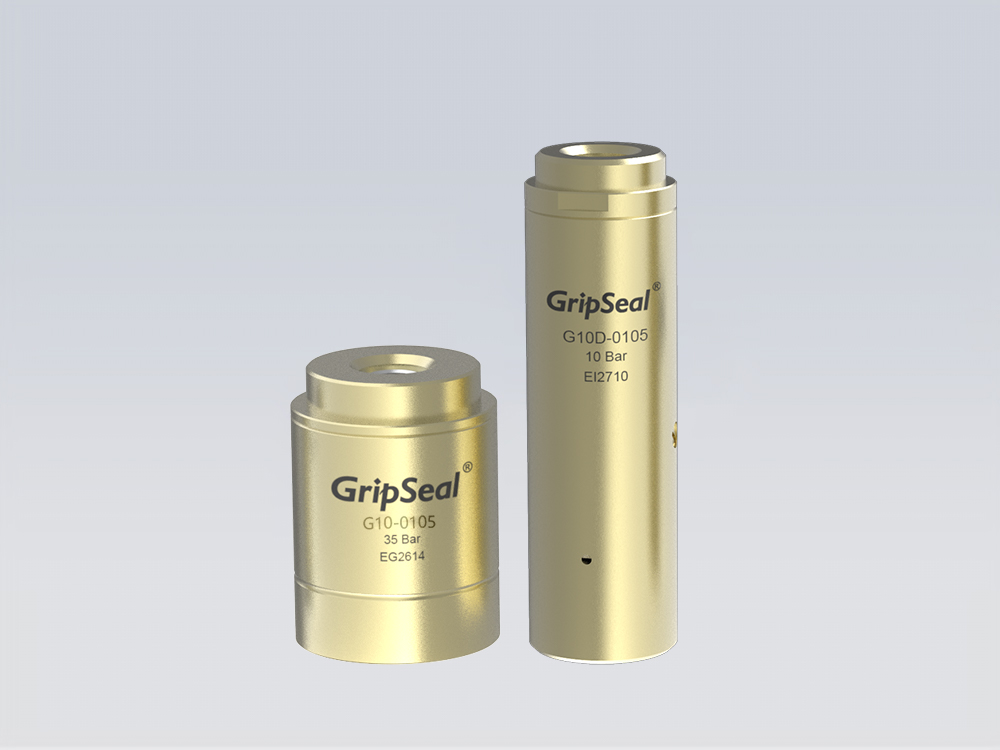

G10D的特點

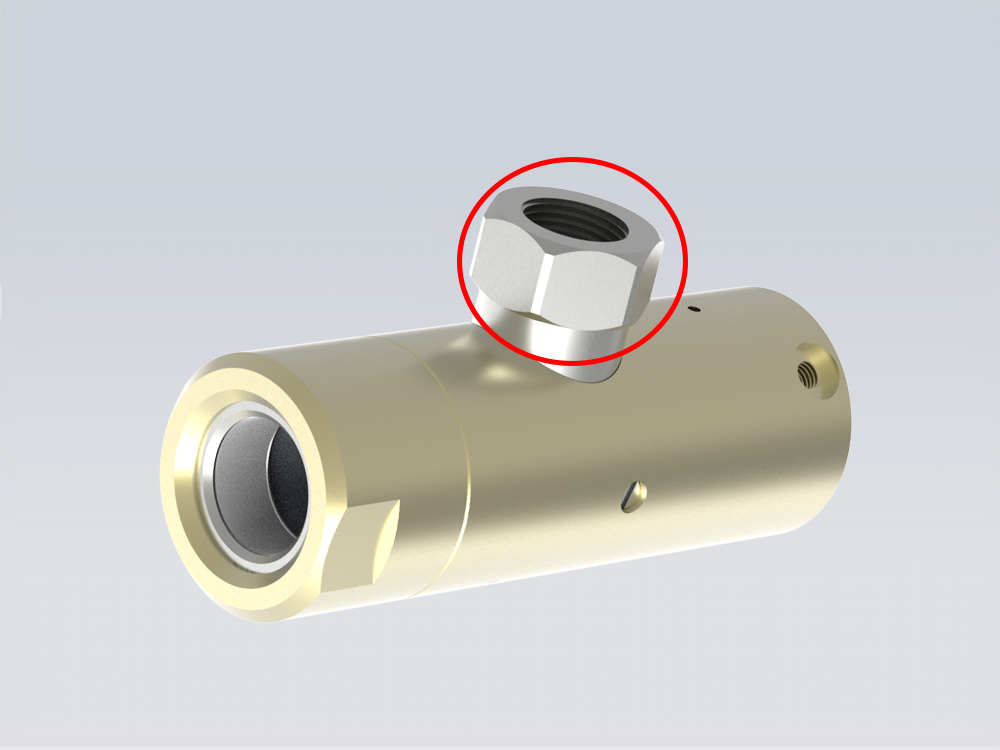

側面流體孔：

為固定式流體孔，減少擾動，方便現場布線

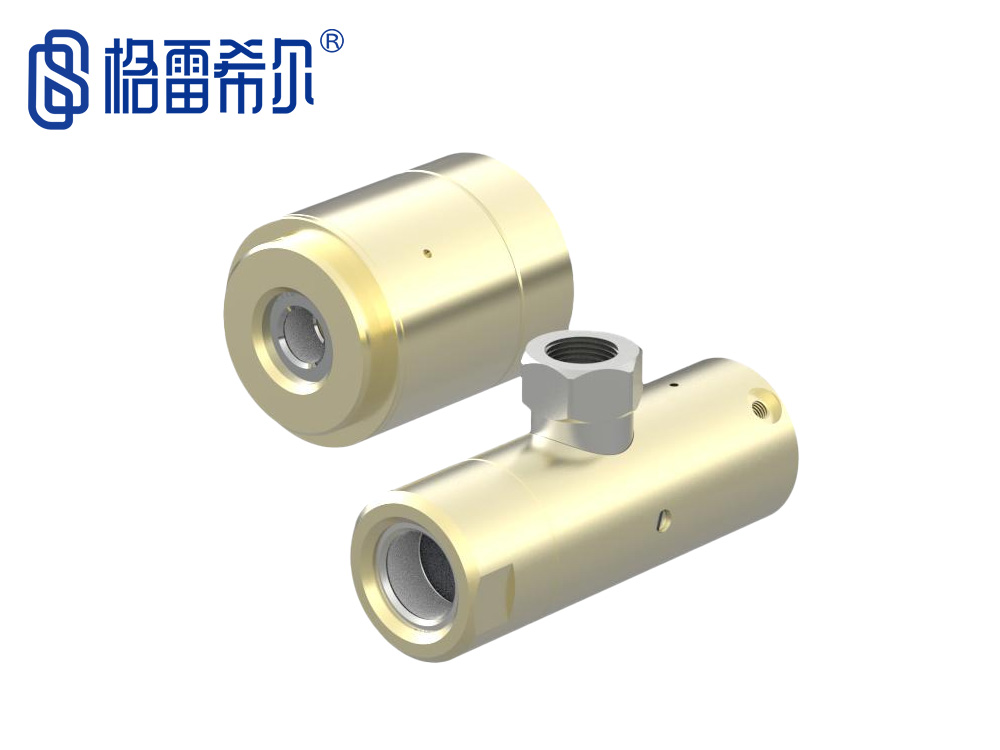

外徑更小：

G10D更細長，適用于空間有限的自動化場景

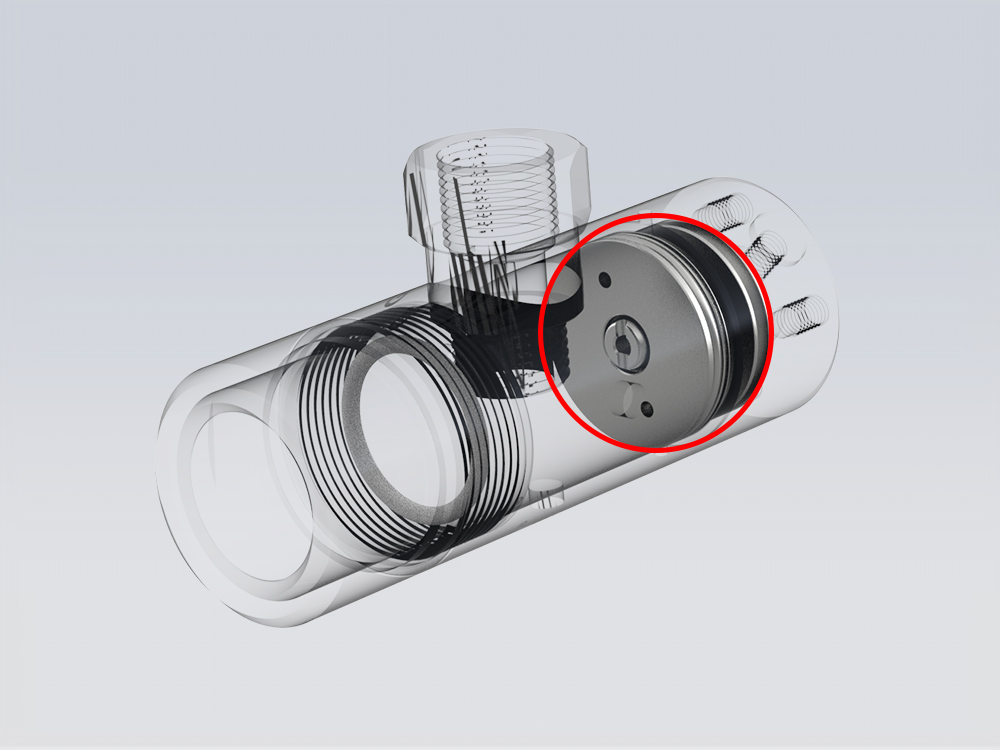

雙倍推力：

穩定的密封擠壓力，保持測試結果的穩定

多重驅動孔：

同時配置側面和底面驅動孔，根據實際情況選擇

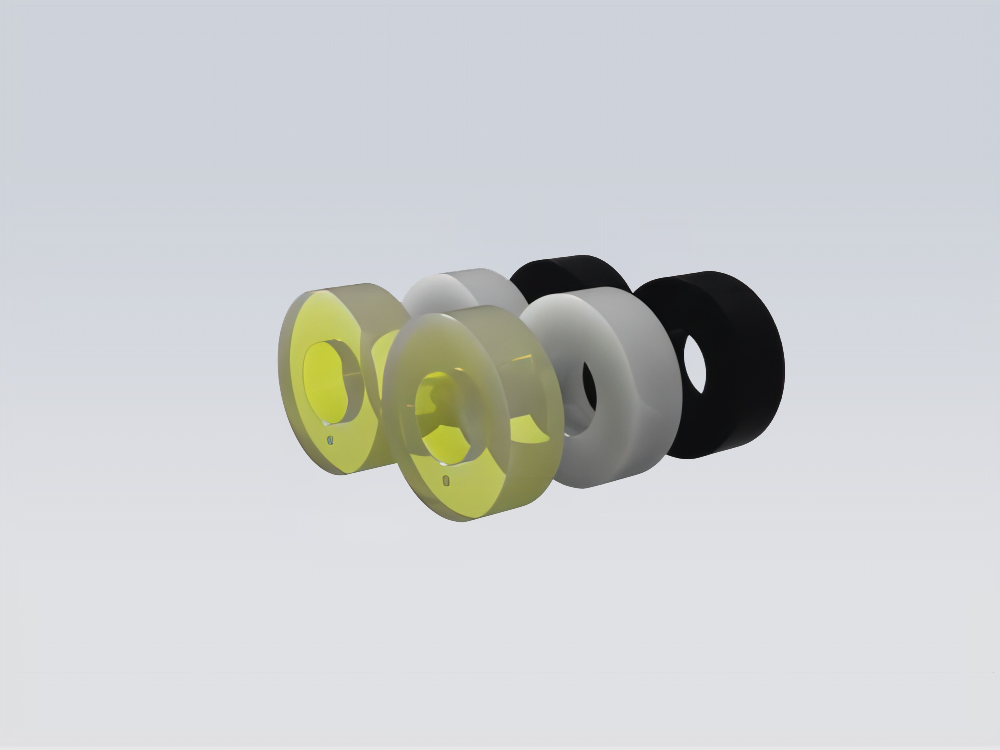

多種材質：

多種密封圈材質滿足不同測試場景的需求

產品參數

Product parameters

& 操作壓力：從真空到10Bar
& 密封范圍：0.8mm-28mm
& 插入尺寸：0/1/2號主體15mm
& 流量接口：G1/8、G3/8、G1/2螺紋孔
& 主體材料：鋁合金
& 主密封圈：醫用硅膠/氯丁橡膠
& 內密封圈：丁腈橡膠
& 驅動壓力：4-8Bar
& 操作溫度：-20℃至120℃

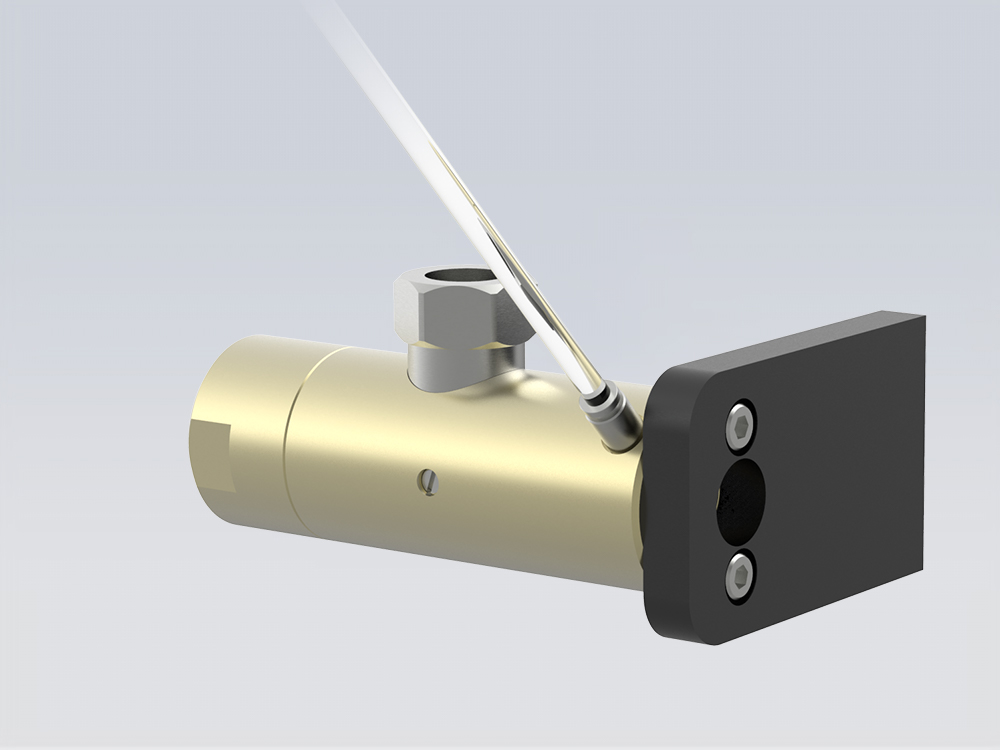

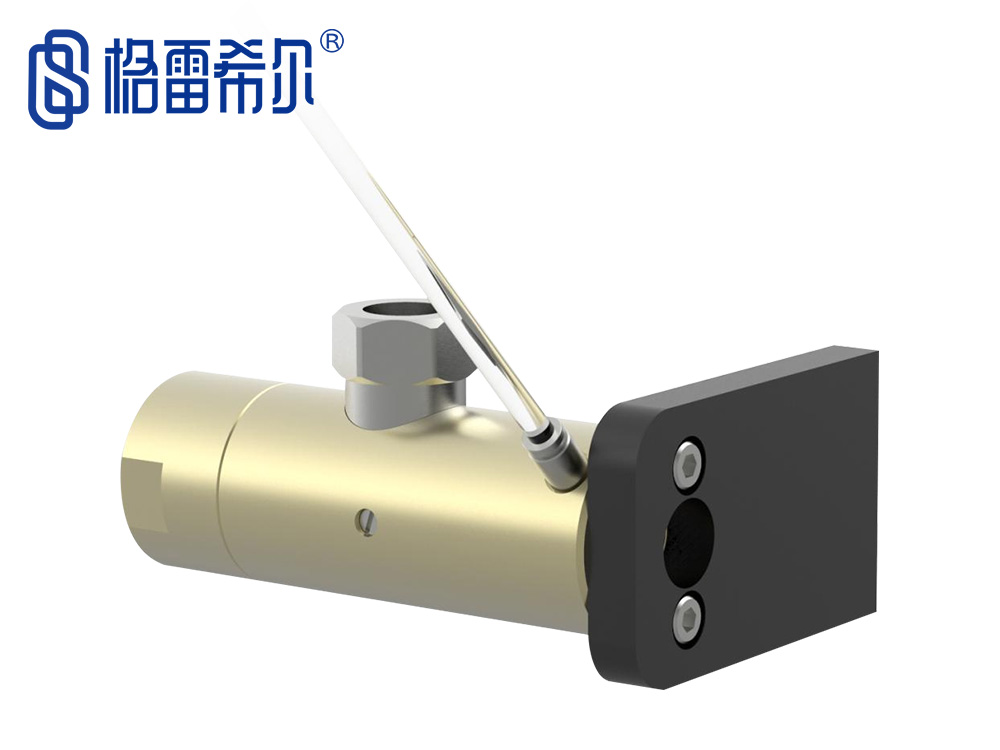

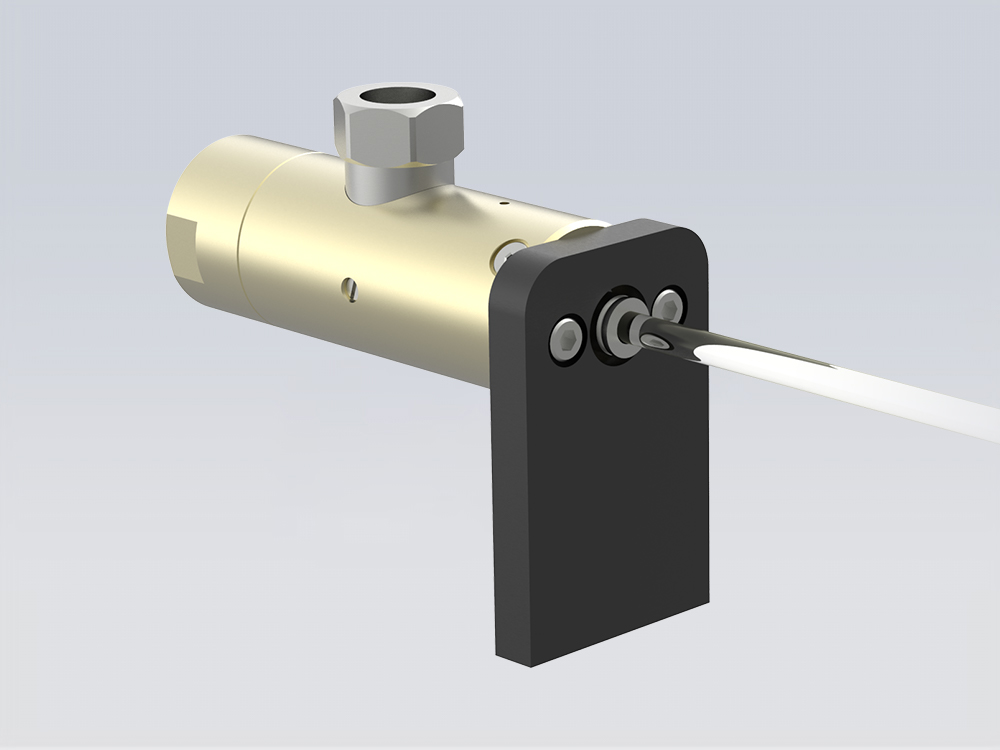

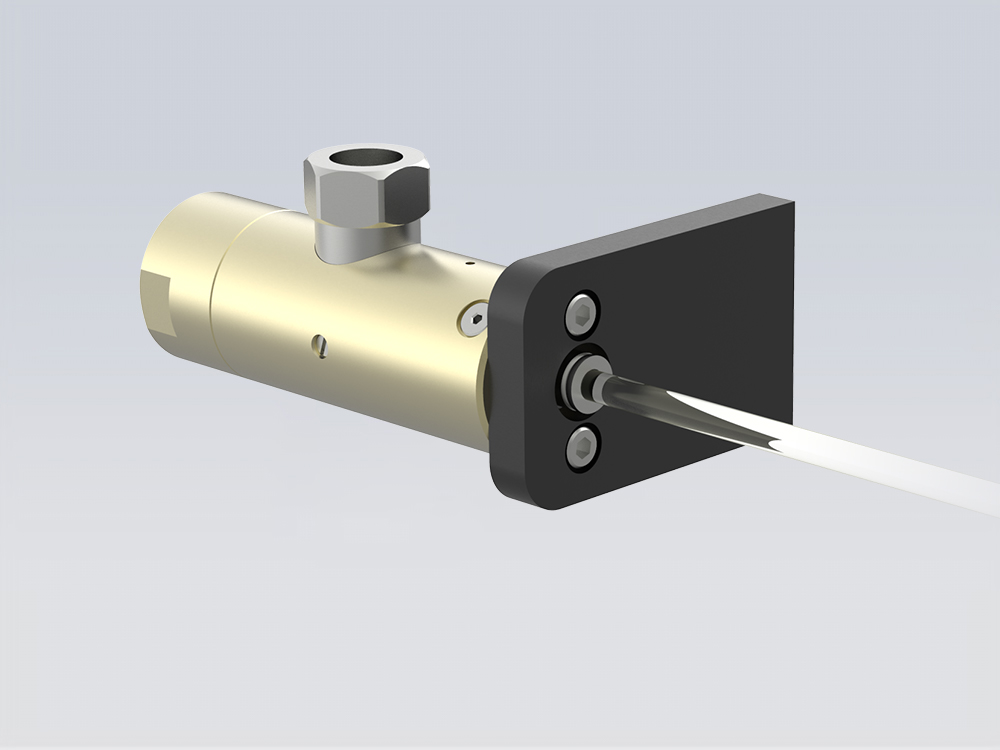

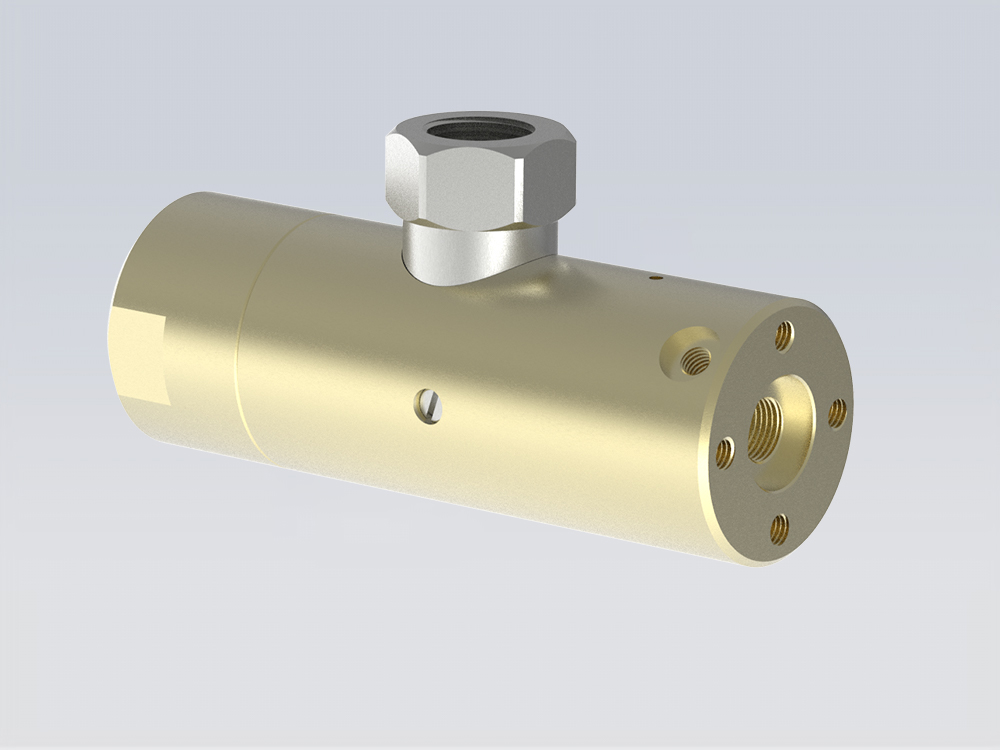

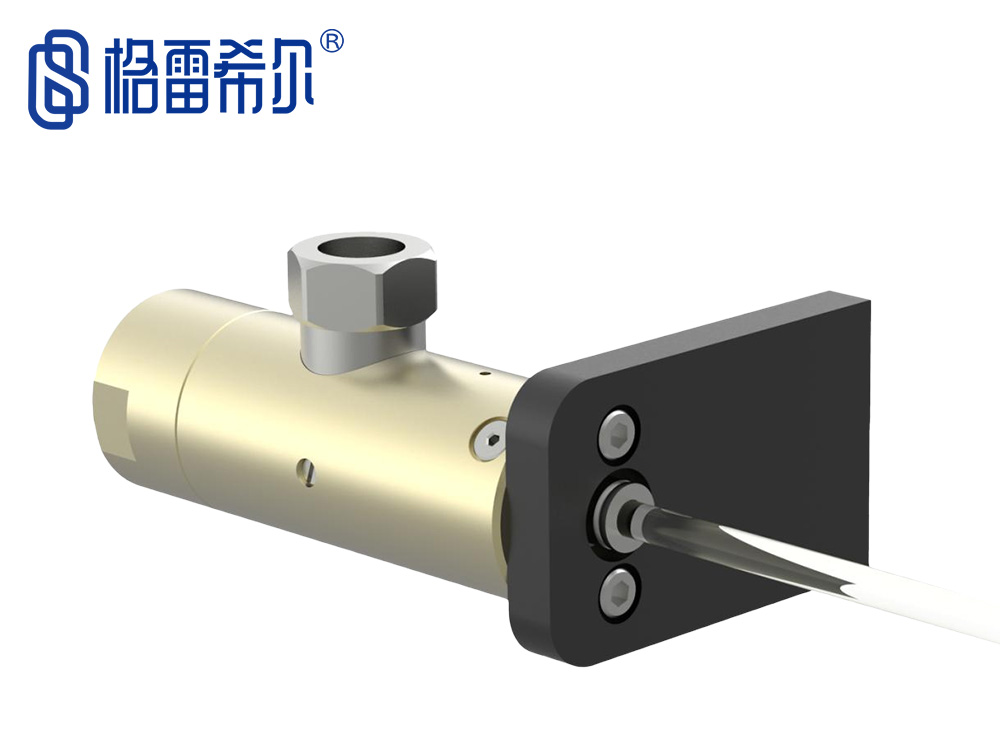

G10D系列安裝方式多種選擇，底部四個螺紋孔，測試孔方向可調節，驅動孔可選底部或者側面。


多種固定及驅動位置	底座垂直式固定，尾部驅動	底座橫直式固定，尾部驅動	底座橫直式固定，側面驅動

應用案例

Application Cases

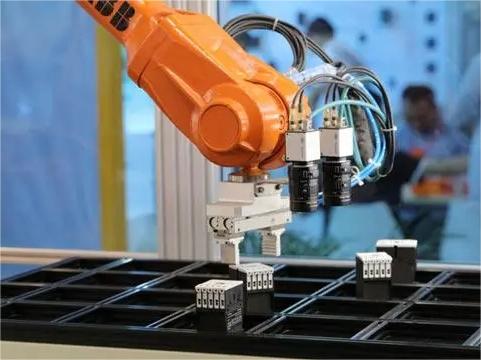

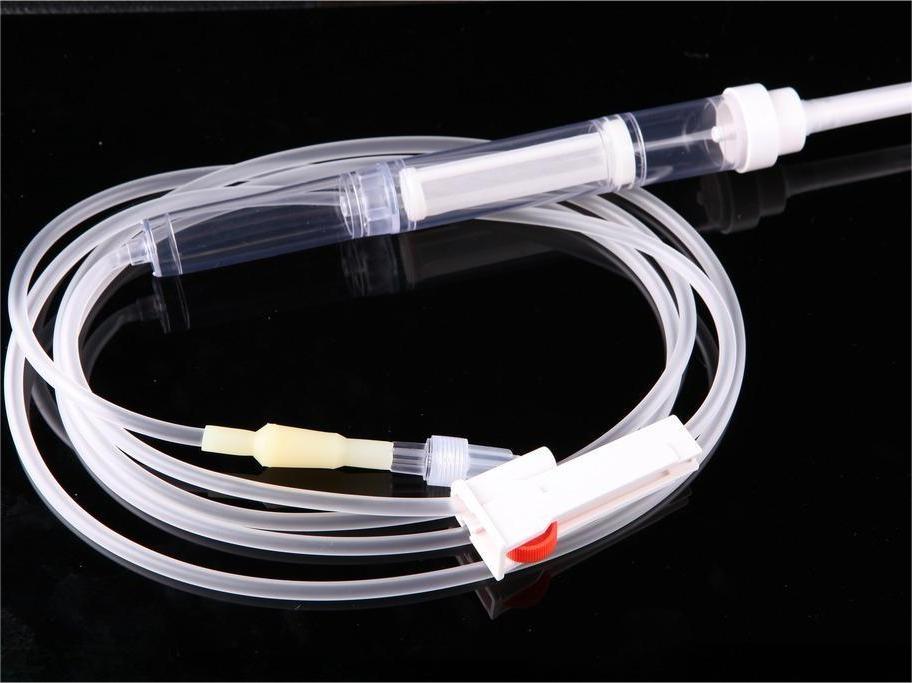

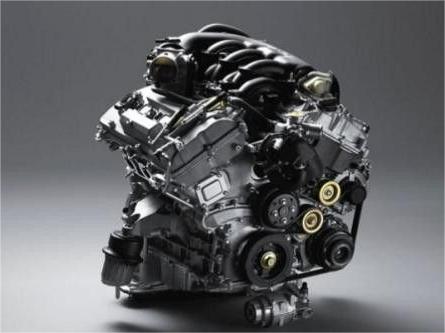

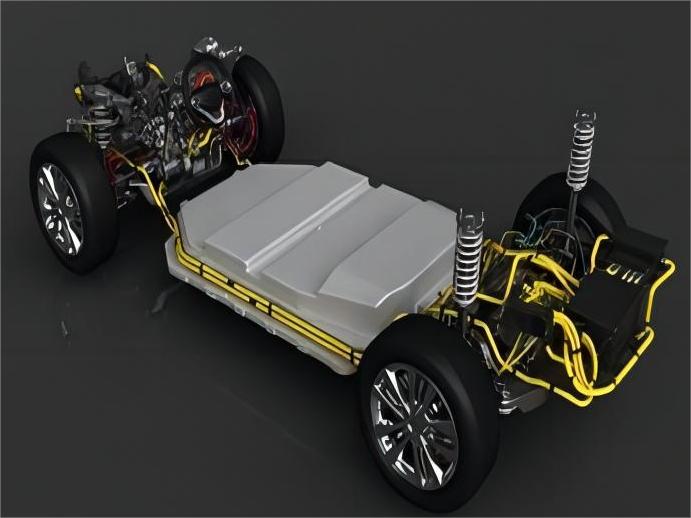

醫療行業	新能源汽車行業	燃油車行業	自動化行業

格雷希爾G10D系列密封測試接頭體積小、流量大、氣壓驅動、無泄漏等應用特點，是的G10D系列成為了自動化壓力測試運行測試、流量測試等領域的最佳連接方案，接頭底部G1/8驅動孔和側面M5驅動孔，用戶可自行選擇使用，兩處氣路相同，標準品上配有M5封堵帽。
